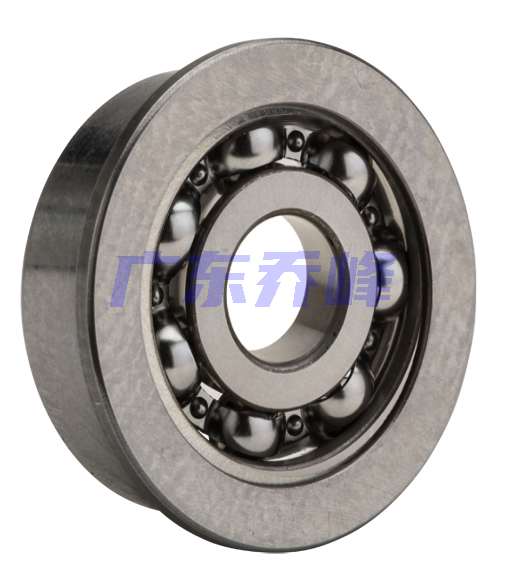

NTN FL686轴承代号说明
F
L
6
8
6
FL：法兰外圈
6：深沟球轴承
8：尺寸系列：18系列
6：内径：6 mm
FL：
法兰外圈
6：
深沟球轴承
8：
尺寸系列：18系列
6：
内径：6 mm
NTN FL686轴承技术规格
| 类型 | 微型/超小型滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-油润滑 | 46000转/分钟 |
| 极限转速-脂润滑 | 39000转/分钟 |
| 精度 | Class 0 |
| 结构 | 单列 |
| 系数 | 13.7 |
| 径向游隙 | CN |
| 基本额定静载荷 | 99 lbf 440 N 0.44 kN |
| 基本额定动载荷 | 243 lbf 1080 N 1.08 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN FL686轴承尺寸规格
| 单列深沟球轴承 - 开式带法兰 - 尺寸 | |
| d | 0.2362 in 6.000 mm |
| D | 0.5118 in 13.000 mm |
| B | 0.1378 in 3.500 mm |
| D3 | 0.5906 in 15.000 mm |
| C1 | 0.0394 in 1.000 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.2756 in 7.000 mm |
| da max | 0.2835 in 7.200 mm |
| Da max | 0.4646 in 11.800 mm |
| ras max | 0.0059 in 0.150 mm |
NTN FL686轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

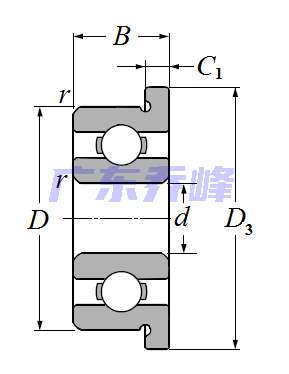

NTN FL686轴承（二维剖面图）
NTN FL686轴承尺寸图
