NTN FLW60/1.5ZA轴承代号说明
F
L
W
6
0
/
1
.
5
Z
A
FL：法兰外圈
W：加宽系列
6：深沟球轴承
0：尺寸系列：10系列
/：分隔符
1.5：内径：1.5 mm
ZA：单面可拆卸防尘盖
FL：
法兰外圈
W：
加宽系列
6：
深沟球轴承
0：
尺寸系列：10系列
/：
分隔符
1.5：
内径：1.5 mm
ZA：
单面可拆卸防尘盖
NTN FLW60/1.5ZA轴承技术规格
| 类型 | 微型/超小型滚珠轴承 |
| 内孔型式 | 圆柱孔 |
| 外圈类型 | 法兰外圈 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 极限转速-油润滑 | 84000转/分钟 |
| 极限转速-脂润滑 | 71000转/分钟 |
| 结构 | 单列 |
| 系数 | 12.3 |
| 基本额定静载荷 | 19 lbf 86 N |
| 基本额定动载荷 | 62 lbf 274 N |
| 附件 | 可拆卸双面防尘盖 |
| 重量 | 0.926 lb 0.420 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN FLW60/1.5ZA轴承尺寸规格
| 单列深沟球轴承带法兰外圈 - 可拆卸单面防尘盖 - 尺寸 | |
| d | 0.0591 in 1.500 mm |
| D | 0.2362 in 6.000 mm |
| B | 0.1181 in 3.000 mm |
| D3 | 0.2953 in 7.500 mm |
| C1 | 0.0315 in 0.800 mm |
| r | 0.0059 in 0.150 mm |
| da min | 0.1063 in 2.700 mm |
| da max | 0.1181 in 3.000 mm |
| Da max | 0.1890 in 4.800 mm |
| ras max | 0.0059 in 0.150 mm |
NTN FLW60/1.5ZA轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

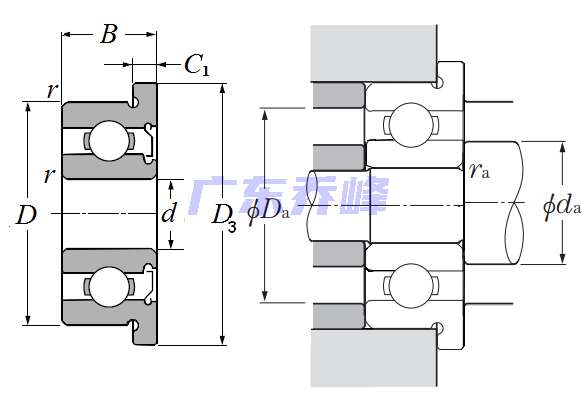

NTN FLW60/1.5ZA轴承（二维剖面图）
NTN FLW60/1.5ZA轴承尺寸图
