NTN HPS103TP2轴承代号说明
H
P
S
1
0
3
T
P
2
HP：盘式轴承
S：球面外圈
103：轴径：1.1875 in
T：三层唇封
P2：P：不可再润滑，2：特殊特征代号
HP：
盘式轴承
S：
球面外圈
103：
轴径：1.1875 in
T：
三层唇封
P2：
P：不可再润滑，2：特殊特征代号

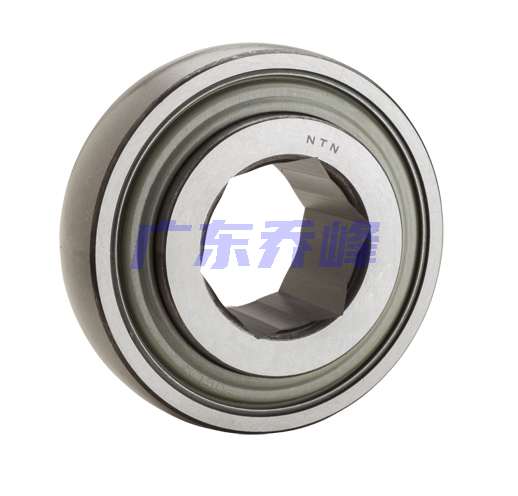

NTN HPS103TP2轴承技术规格
| 类型 | 重型盘式轴承 |
| 内孔型式 | 六角头 |
| 外圈类型 | 球面 |
| 材质 | 淬透钢 |
| 保持架型式 | 压制 |
| 保持架材质 | 钢 |
| 滚珠材质 | 钢 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度等级 | ISO Class 0 |
| 结构 | 单列 |
| 润滑方式 | 不可再润滑 |
| 游隙 | CN |
| 附件 | 双面密封 |
| 重量 | 0.888 lb 0.403 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN HPS103TP2轴承尺寸规格
| 带紧定衬套的轴承 - HP型，六角孔，球面外圈 - 尺寸 | |
| H（0.0050/0） | 1.2512 in 31.780 mm |
| D | 2.8346 in 72.000 mm |
| C（0/-0.0047） | 0.6693 in 17.000 mm |
| B（0/-0.0047） | 1.4843 in 37.700 mm |
| d | 1.2795 in 32.500 mm |
| R | 0.0098 in 0.250 mm |
| 轴径 | 1.250 in 31.750 mm |
NTN HPS103TP2轴承尺寸图
