NTN HSB014CDB/GNP5轴承代号说明
H
S
B
0
1
4
C
D
B
/
G
N
P
5
HSB：超高速角接触球轴承.HSB型
0：尺寸系列：10系列
14：内径：70 mm
C：接触角 15º
DB：背对背配对， / \
/GN：正常预紧
P5：P5级精度
HSB：
超高速角接触球轴承.HSB型
0：
尺寸系列：10系列
14：
内径：70 mm
C：
接触角 15º
DB：
背对背配对， / \
/GN：
正常预紧
P5：
P5级精度
NTN HSB014CDB/GNP5轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 玻璃纤维增强 |
| 保持架材质 | 尼龙 |
| 滚珠材质 | 钢 |
| 极限转速-油润滑 | 11000转/分钟 |
| 极限转速-脂润滑 | 8200转/分钟 |
| 精度 | ISO Class 5 |
| 结构 | 双列 |
| 预紧力 | 一般水平 |
| 基本额定静载荷 | 9000 lbf 40000 N 40.00 kN |
| 基本额定动载荷 | 10700 lbf 47500 N 47.50 kN |
| 附件 | 开式 |
| 重量 | 2.782 lb 1.262 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN HSB014CDB/GNP5轴承尺寸规格
| 超高速双联角接触球轴承，背对背配对 - 尺寸 | |
| d | 2.7559 in 70.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.7874 in 20.000 mm |
| 2B | 1.5748 in 40.000 mm |
| r | 0.0433 in 1.100 mm |
| r1 | 0.0236 in 0.600 mm |
| 接触角 | 15 º |
| da min | 3.0315 in 77.000 mm |
| Da max | 4.0551 in 103.000 mm |
| ras max | 0.0394 in 1.000 mm |

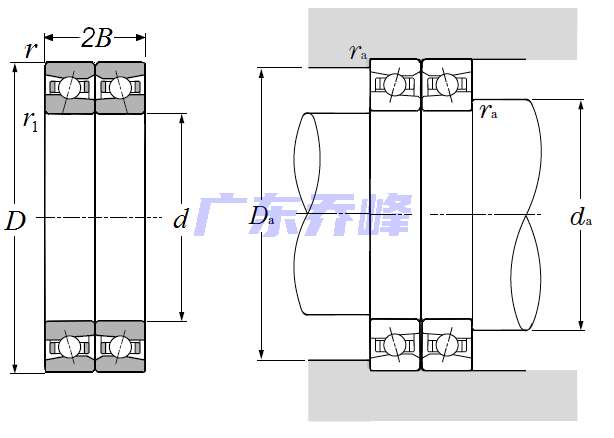

NTN HSB014CDB/GNP5轴承尺寸图
