NTN JELFD207-106轴承技术规格
| 类型 | 双螺栓菱形法兰式轴承座单元 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | JEL207-106 |
| 轴承座型号 | FD207 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 5800 lbf 25700 N 25.70 kN |
| 基本额定静载荷 | 3450 lbf 15300 N 15.30 kN |
| 极限转速 | 4200转/分钟 |
| 重量 | 2.400 lb 1.100 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 不可再润滑 |
NTN JELFD207-106轴承尺寸规格
| 双螺栓菱形法兰式轴承座单元，铸造外壳，带偏心锁紧套，JELFD型 - 尺寸 | |
| d | 1.3750 in 34.925 mm |
| H | 4.9063 in 125.0 mm |
| L | 3.6875 in 94.0 mm |
| J | 3.9375 in 100.0 mm |
| A | 0.8750 in 22.0 mm |
| A0 | 1.6562 in 41.900 mm |
| A2 | 0.4844 in 12.5 mm |
| N | 0.4688 in 12.0 mm |
| B1 | 1.5315 in 38.900 mm |
| S | 0.3740 in 9.500 mm |
NTN JELFD207-106轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN JELFD207-106轴承（二维剖面图）
NTN JELFD207-106轴承（二维前视图）

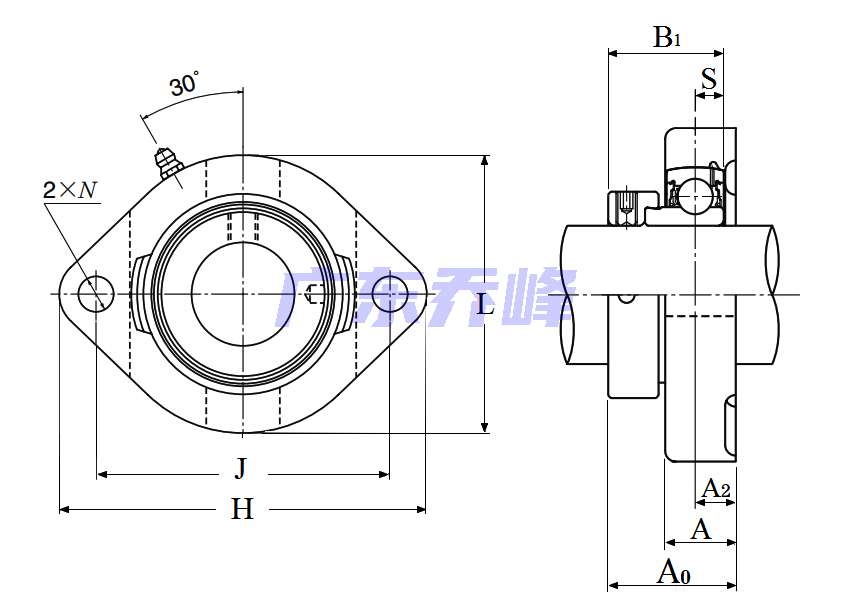

NTN JELFD207-106轴承尺寸图
NTN JELFD207-106轴承同尺寸型号
| ASFD207-106 | 详细尺寸，d：34.925mm，h：125.00000mm，b：22.000mm，j：100.000mm，r：94.000mm |
| AELFD207-106 | 详细尺寸，d：34.925mm，h：125.00000mm，b：22.000mm，j：100.000mm，r：94.000mm |
| JELFD207-106 | 详细尺寸，d：34.925mm，h：125.00000mm，b：22.000mm，j：100.000mm，r：94.000mm |
| 共计找到3条记录 | |
NTN JELFD207-106轴承相关配件/适用型号
| JEL207-106 | 详细尺寸，d：34.925mm，dD：72.000mm，c：19.000mm，b：38.900mm，r：1.500mm |
