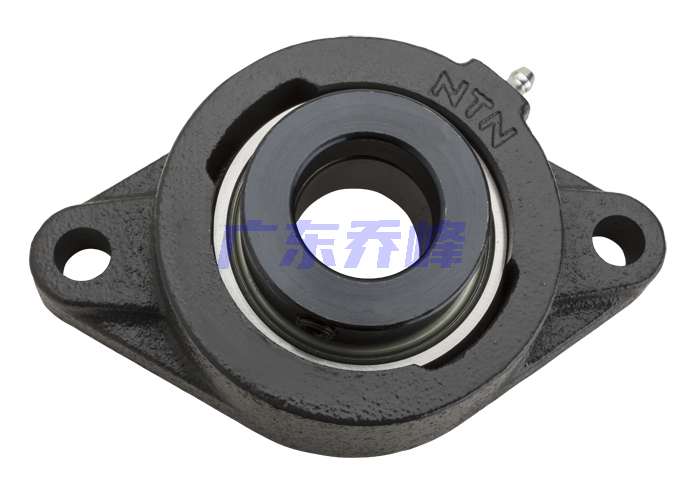

NTN JELFLU-1轴承技术规格
| 类型 | 双螺栓菱形法兰式轴承座单元 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | A-JEL205-100D1 |
| 轴承座型号 | FLU205D1V50 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 表面涂层 | 黑色氧化物 |
| 性能 | 轻型 |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 基本额定静载荷 | 1760 lbf 7850 N 7.85 kN |
| 最大拧紧力矩 | 69磅·英寸 |
| 极限转速 | 5900转/分钟 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN JELFLU-1轴承尺寸规格
| 超一流双螺栓法兰式轴承座 - 带偏心锁紧套，JELFLU型 - 尺寸 | |
| d | 1 in 25.400 mm |
| H | 4.9063 in 124.6 mm |
| E | 3.8906 in 98.8 mm |
| L | 2.7500 in 69.9 mm |
| A | 1.1875 in 30.2 mm |
| A0 | 1.6719 in 42.500 mm |
| A1 | 0.5938 in 15.1 mm |
| A2 | 0.7500 in 19.1 mm |
| N | 0.4688 in 11.9 mm |
| B1 | 1.2205 in 31.000 mm |
| S | 0.2953 in 7.500 mm |
| F | 0.1378 in 3.500 mm |
NTN JELFLU-1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN JELFLU-1轴承（二维剖面图）
NTN JELFLU-1轴承（二维前视图）

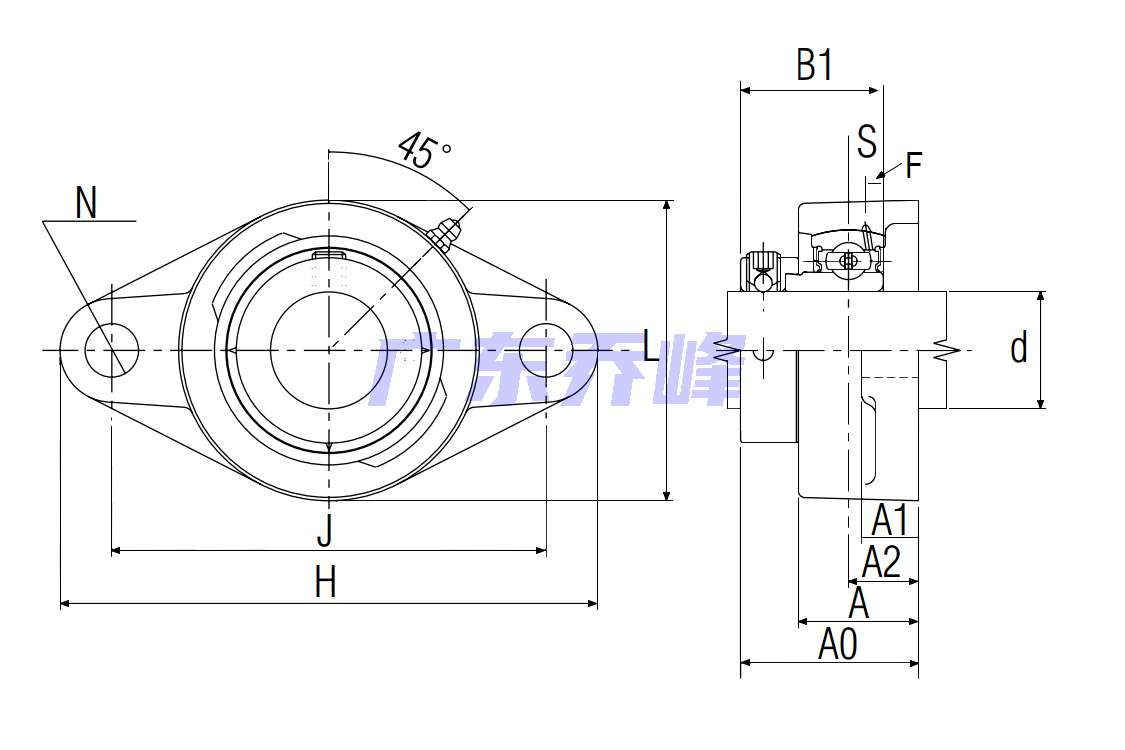

NTN JELFLU-1轴承尺寸图
NTN JELFLU-1轴承同尺寸型号
| ARFLU-1 | 详细尺寸，d：25.400mm，h：124.60000mm，b：30.200mm，j：98.800mm，r：69.900mm |
| JELFLU-1 | 详细尺寸，d：25.400mm，h：124.60000mm，b：30.200mm，r：69.900mm |
| UCFLU-1 | 详细尺寸，d：25.400mm，h：124.60000mm，b：30.200mm，j：98.800mm，r：69.900mm |
| UELFLU-1 | 详细尺寸，d：25.400mm，h：124.60000mm，b：30.200mm，r：69.900mm |
| 共计找到4条记录 | |
NTN JELFLU-1轴承相关配件/适用型号
| A-JEL205-100D1 | 详细尺寸，d：25.400mm，dD：52.000mm，c：15.000mm，b：31.000mm，r：1.000mm |
