NTN JELFU-2轴承技术规格
| 类型 | 四螺栓方形法兰式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 偏心锁紧套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | A-JEL211-200D1 |
| 轴承座型号 | FU211D1V50 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 表面涂层 | 黑色氧化物 |
| 性能 | 轻型 |
| 基本额定动载荷 | 9750 lbf 43500 N 43.50 kN |
| 基本额定静载荷 | 6550 lbf 29200 N 29.20 kN |
| 最大拧紧力矩 | 173磅·英寸 |
| 极限转速 | 2900转/分钟 |
| 重量 | 8.532 lb 3.870 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN JELFU-2轴承尺寸规格
| 超一流四螺栓法兰式轴承座，偏心锁紧，JELFU型 - 尺寸 | |
| d | 2 in 50.800 mm |
| L | 6.4063 in 162.7 mm |
| J | 5.1250 in 130.2 mm |
| A | 1.9375 in 49.2 mm |
| A0 | 2.6563 in 67.500 mm |
| A1 | 0.8125 in 20.6 mm |
| A2 | 1.2188 in 31.0 mm |
| N | 0.6719 in 17.1 mm |
| B1 | 1.9055 in 48.400 mm |
| S | 0.4724 in 12.000 mm |
| F | 0.1811 in 4.600 mm |
NTN JELFU-2轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN JELFU-2轴承（二维剖面图）
NTN JELFU-2轴承（二维前视图）

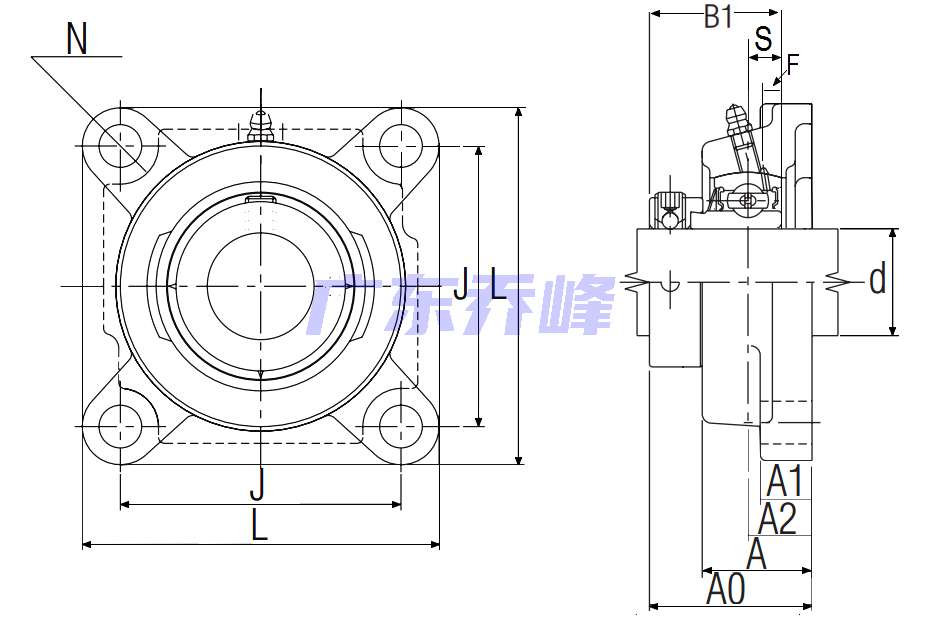

NTN JELFU-2轴承尺寸图
NTN JELFU-2轴承同尺寸型号
| UELFU-2 | 详细尺寸，d：50.800mm，c：20.600mm，b：49.200mm，j：130.200mm，r：162.700mm |
| JELFU-2 | 详细尺寸，d：50.800mm，c：20.600mm，b：49.200mm，j：130.200mm，r：162.700mm |
| UCFUX-2 | 详细尺寸，d：50.800mm，c：20.600mm，b：49.200mm，j：130.200mm，r：162.700mm |
| UCFU-2 | 详细尺寸，d：50.800mm，c：20.600mm，b：49.200mm，j：130.200mm，r：162.700mm |
| 共计找到4条记录 | |
NTN JELFU-2轴承相关配件/适用型号
| A-JEL211-200D1 | 详细尺寸，d：50.800mm，dD：100.000mm，c：24.000mm，b：48.400mm，r：2.000mm |
