NTN M1209UL轴承代号说明
M
1
2
0
9
U
L
M：NTN BOWER产品，标准公制尺寸系列
1：宽度系列：01系列
2：尺寸系列：02系列
09：内径：45 mm
U：外环内径上带一个挡边和一个挡圈
L：复合钢保持架
M：
NTN BOWER产品，标准公制尺寸系列
1：
宽度系列：01系列
2：
尺寸系列：02系列
09：
内径：45 mm
U：
外环内径上带一个挡边和一个挡圈
L：
复合钢保持架
NTN M1209UL轴承技术规格
| 类型 | 带滚子的外圈 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 16900 lbf 75000 N 75.00 kN |
| 基本额定动载荷 | 14400 lbf 64000 N 64.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN M1209UL轴承尺寸规格
| 带保持架和滚子的外圈，一边带加强筋&一边带挡圈 - 尺寸 | |
| A | 2.1858 in 55.520 mm |
| D | 3.3465 in 85.000 mm |
| C | 2.8272 in 71.810 mm |
| W | 0.7480 in 19.000 mm |
| r | 0.0402 in 1.020 mm |
| H | 2.8272 in 71.810 mm |

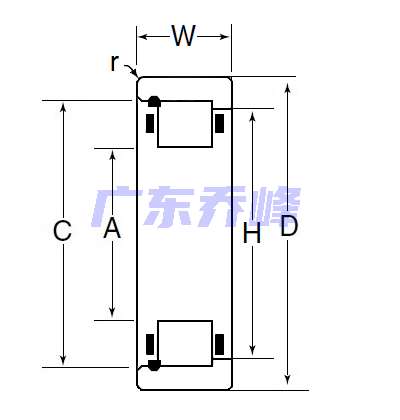

NTN M1209UL轴承尺寸图
