NTN M1213GEAL轴承代号说明
M
1
2
1
3
G
E
A
L
M：NTN BOWER产品，标准公制尺寸系列
1：宽度系列：01系列
2：尺寸系列：02系列
13：内径：65 mm
G：外圈带止动环槽
E：外圈双挡边
A：超大外径，适用于标准壳体孔中的重压型配合
L：复合钢保持架
M：
NTN BOWER产品，标准公制尺寸系列
1：
宽度系列：01系列
2：
尺寸系列：02系列
13：
内径：65 mm
G：
外圈带止动环槽
E：
外圈双挡边
A：
超大外径，适用于标准壳体孔中的重压型配合
L：
复合钢保持架
NTN M1213GEAL轴承技术规格
| 类型 | 带滚子的外圈 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 30500 lbf 135000 N 135.00 kN |
| 基本额定动载荷 | 24300 lbf 108000 N 108.00 kN |
| 附件 | 开式 |
| 重量 | 1.881 lb 0.853 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN M1213GEAL轴承尺寸规格
| 带保持架和滚子的外圈,两个加强筋&带止动环槽 in外圈 O.D. - 尺寸 | |
| A | 3.1661 in 80.420 mm |
| D | 4.7244 in 120.000 mm |
| C | 3.9858 in 101.240 mm |
| W | 0.9055 in 23.000 mm |
| r | 0.0598 in 1.520 mm |
| D1 | 4.5358 in 115.210 mm |
| p | 0.1252 in 3.180 mm |
| g | 0.1559 in 3.960 mm |

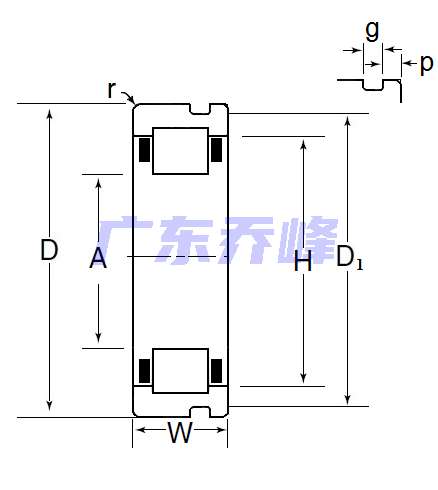

NTN M1213GEAL轴承尺寸图
