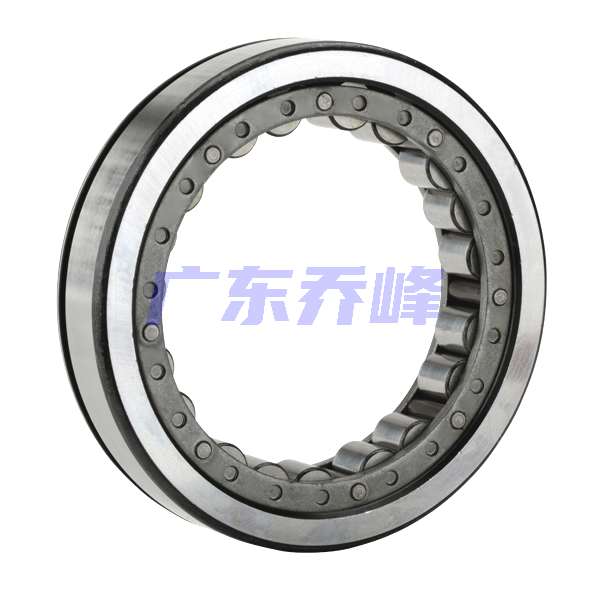

NTN M1305GEL轴承代号说明
M
1
3
0
5
G
E
L
M：NTN BOWER产品，标准公制尺寸系列
1：宽度系列：01系列
3：尺寸系列：03系列
05：内径：25 mm
G：外圈带止动环槽
E：外圈双挡边
L：复合钢保持架
M：
NTN BOWER产品，标准公制尺寸系列
1：
宽度系列：01系列
3：
尺寸系列：03系列
05：
内径：25 mm
G：
外圈带止动环槽
E：
外圈双挡边
L：
复合钢保持架
NTN M1305GEL轴承技术规格
| 类型 | 带滚子的外圈 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 8750 lbf 39000 N 39.00 kN |
| 基本额定动载荷 | 9450 lbf 42000 N 42.00 kN |
| 附件 | 开式 |
| 重量 | 0.454 lb 0.206 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN M1305GEL轴承尺寸规格
| 带保持架和滚子的外圈,两个加强筋&带止动环槽 in外圈 O.D. - 尺寸 | |
| A | 1.3382 in 33.990 mm |
| D | 2.4409 in 62.000 mm |
| C | 1.9724 in 50.100 mm |
| W | 0.6693 in 17.000 mm |
| r | 0.0402 in 1.020 mm |
| D1 | 2.3469 in 59.610 mm |
| p | 0.0780 in 1.980 mm |
| g | 0.1252 in 3.180 mm |
NTN M1305GEL轴承尺寸图
