NTN M1313EHL轴承代号说明
M
1
3
1
3
E
H
L
M：NTN BOWER产品，标准公制尺寸系列
1：宽度系列：01系列
3：尺寸系列：03系列
13：内径：65 mm
E：外圈双挡边
H：外圈外径上带盲销孔
L：复合钢保持架
M：
NTN BOWER产品，标准公制尺寸系列
1：
宽度系列：01系列
3：
尺寸系列：03系列
13：
内径：65 mm
E：
外圈双挡边
H：
外圈外径上带盲销孔
L：
复合钢保持架
NTN M1313EHL轴承技术规格
| 类型 | 带滚子的外圈 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 49000 lbf 218000 N 218.00 kN |
| 基本额定动载荷 | 42500 lbf 188000 N 188.00 kN |
| 附件 | 开式 |
| 重量 | 4.239 lb 1.923 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN M1313EHL轴承尺寸规格
| 带保持架和滚子的外圈，外圈上带两个加强筋和盲销孔 - 尺寸 | |
| A | 3.2941 in 83.670 mm |
| D | 5.5118 in 140.000 mm |
| W | 1.2992 in 33.000 mm |
| r | 0.0799 in 2.030 mm |
| H | 4.5150 in 114.680 mm |
| a | 0.3748 in 9.520 mm |
| b | 0.1402 in 3.560 mm |
| U（普通内外圈） | 3.0984 in 78.700 mm |
| V（加强筋内外圈） | 3.2913 in 83.600 mm |
| X（普通内外圈） | 5.0000 in 127.000 mm |
| Z（加强筋内外圈） | 4.7717 in 121.200 mm |

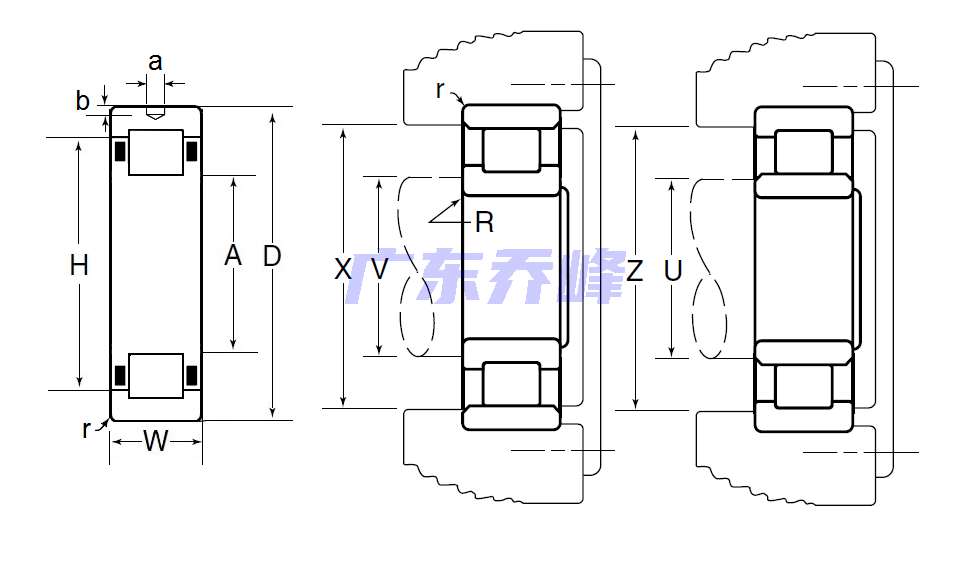

NTN M1313EHL轴承尺寸图
