NTN M5211EHL轴承代号说明
M
5
2
1
1
E
H
L
M：NTN BOWER产品，标准公制尺寸系列
5：宽度系列：05系列
2：尺寸系列：02系列
11：内径：55 mm
E：外圈双挡边
H：外圈外径上带盲销孔
L：复合钢保持架
M：
NTN BOWER产品，标准公制尺寸系列
5：
宽度系列：05系列
2：
尺寸系列：02系列
11：
内径：55 mm
E：
外圈双挡边
H：
外圈外径上带盲销孔
L：
复合钢保持架
NTN M5211EHL轴承技术规格
| 类型 | 带滚子的外圈 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 40000 lbf 178000 N 178.00 kN |
| 基本额定动载荷 | 28600 lbf 127000 N 127.00 kN |
| 附件 | 开式 |
| 重量 | 1.896 lb 0.860 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN M5211EHL轴承尺寸规格

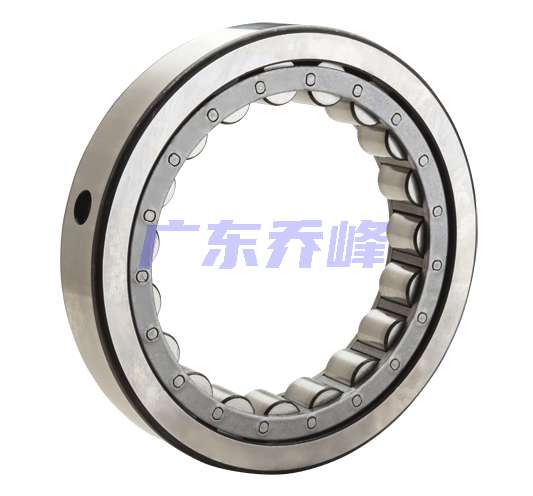

| 带保持架和滚子的外圈，外圈上带两个加强筋和盲销孔 - 尺寸 | |
| A | 2.6339 in 66.900 mm |
| D | 3.9370 in 100.000 mm |
| W | 1.3125 in 33.338 mm |
| r | 0.0598 in 1.520 mm |
| H | 3.3280 in 84.530 mm |
| a | 0.3118 in 7.920 mm |
| b | 0.1098 in 2.790 mm |
| U（普通内外圈） | 2.5197 in 64.000 mm |
| V（加强筋内外圈） | 2.6299 in 66.800 mm |
| X（普通内外圈） | 3.5984 in 91.400 mm |
| Z（加强筋内外圈） | 3.4606 in 87.900 mm |
NTN M5211EHL轴承尺寸图
