NTN M5304TV轴承代号说明
M
5
3
0
4
T
V
M：NTN BOWER产品，标准公制尺寸系列
5：宽度系列：05系列
3：尺寸系列：03系列
04：内径：20 mm
T：外圈内径中带双挡边
V：一体成型钢保持架
M：
NTN BOWER产品，标准公制尺寸系列
5：
宽度系列：05系列
3：
尺寸系列：03系列
04：
内径：20 mm
T：
外圈内径中带双挡边
V：
一体成型钢保持架
NTN M5304TV轴承技术规格
| 类型 | 带滚子的外圈 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 一体成型，钢质 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 10300 lbf 46000 N 46.00 kN |
| 基本额定动载荷 | 10100 lbf 45000 N 45.00 kN |
| 附件 | 开式 |
| 重量 | 0.399 lb 0.181 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN M5304TV轴承尺寸规格
| 带保持架和滚子的外圈，两个挡圈 - 尺寸 | |
| A | 1.1012 in 27.970 mm |
| D | 2.0472 in 52.000 mm |
| C | 1.6291 in 41.380 mm |
| W | 0.8750 in 22.225 mm |
| r | 0.0402 in 1.020 mm |

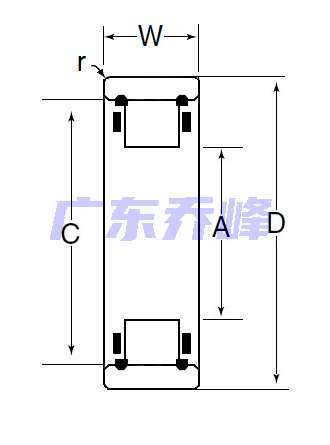

NTN M5304TV轴承尺寸图
