NTN M7309GEL轴承代号说明
M
7
3
0
9
G
E
L
M：NTN BOWER产品，标准公制尺寸系列
7：宽度系列：07系列
3：尺寸系列：03系列
09：内径：45 mm
G：外圈带止动环槽
E：外圈双挡边
L：复合钢保持架
M：
NTN BOWER产品，标准公制尺寸系列
7：
宽度系列：07系列
3：
尺寸系列：03系列
09：
内径：45 mm
G：
外圈带止动环槽
E：
外圈双挡边
L：
复合钢保持架
NTN M7309GEL轴承技术规格
| 类型 | 带滚子的外圈 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 37000 lbf 165000 N 165.00 kN |
| 基本额定动载荷 | 30500 lbf 136000 N 136.00 kN |
| 附件 | 开式 |
| 重量 | 2.094 lb 0.950 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN M7309GEL轴承尺寸规格
| 外圈带Cage and Rollers，两个加强筋&Two 带止动环槽 in外圈 O.D. - 尺寸 | |
| A | 2.3370 in 59.360 mm |
| D | 3.9370 in 100.000 mm |
| W | 1.2205 in 31.000 mm |
| r | 0.0598 in 1.520 mm |
| D1 | 3.8110 in 96.800 mm |
| p | 0.1091 in 2.770 mm |
| g | 0.1252 in 3.180 mm |
| H | 3.2079 in 81.480 mm |

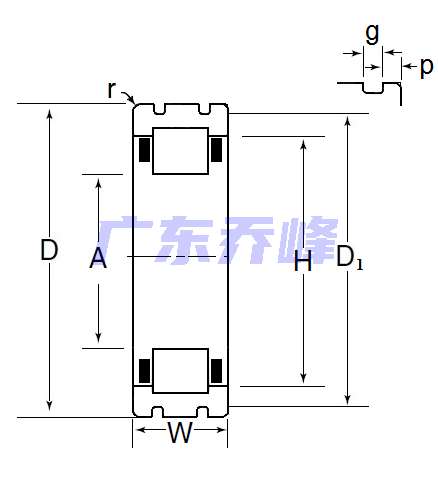

NTN M7309GEL轴承尺寸图
