NTN MA1312EHL轴承代号说明
M
A
1
3
1
2
E
H
L
MA：M：NTN BOWER产品，标准公制尺寸系列，A：滑动内圈
1：宽度系列：01系列
3：尺寸系列：03系列
12：内径：60 mm
E：外圈双挡边
H：外圈外径上带盲销孔
L：复合钢保持架
MA：
M：NTN BOWER产品，标准公制尺寸系列，A：滑动内圈
1：
宽度系列：01系列
3：
尺寸系列：03系列
12：
内径：60 mm
E：
外圈双挡边
H：
外圈外径上带盲销孔
L：
复合钢保持架
NTN MA1312EHL轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 44000 lbf 195000 N 195.00 kN |
| 基本额定动载荷 | 38000 lbf 168000 N 168.00 kN |
| 附件 | 开式 |
| 重量 | 4.672 lb 2.119 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MA1312EHL轴承尺寸规格
| 圆柱滚子轴承 -可分离型，普通内圈，外圈带两个加强筋，销钉孔 - 尺寸 | |
| B | 2.3622 in 60.000 mm |
| D | 5.1181 in 130.000 mm |
| W | 1.2205 in 31.000 mm |
| A | 3.0531 in 77.550 mm |
| H | 4.1870 in 106.350 mm |
| a | 0.3748 in 9.520 mm |
| b | 0.1402 in 3.560 mm |
| R | 0.1000 in 2.540 mm |
| U（普通内外圈） | 2.8701 in 72.900 mm |
| V（加强筋内外圈） | 3.0512 in 77.500 mm |
| X（普通内外圈） | 4.6417 in 117.900 mm |
| Z（加强筋内外圈） | 4.4213 in 112.300 mm |
| r | 0.0799 in 2.030 mm |
NTN MA1312EHL轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

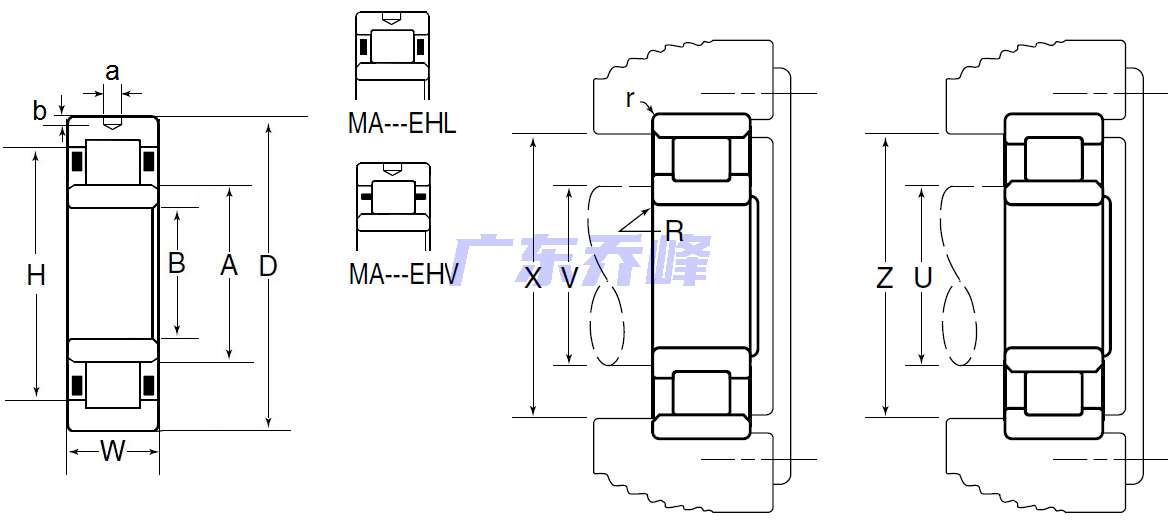

NTN MA1312EHL轴承（二维剖面图）
NTN MA1312EHL轴承尺寸图
