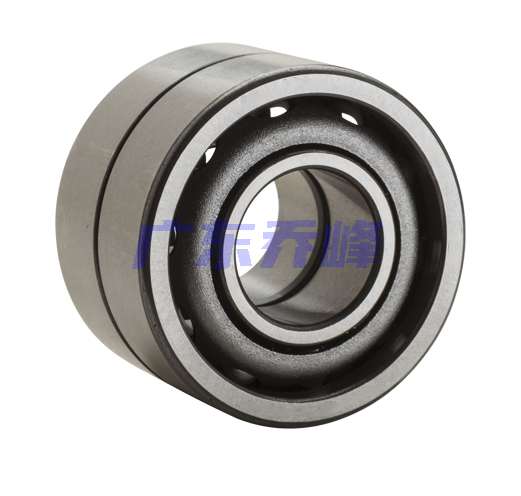

NTN-SNR ML71908CVDUJ84S轴承代号说明
M
L
7
1
9
0
8
C
V
D
U
J
8
4
S
ML：高转速高精度角接触轴承
7：角接触球轴承
19：尺寸系列：19系列
08：内径：40 mm
C：接触角 17º
V：高精度
DU：通用配对
J8：中度预紧
4S：P4S高转速精度，ISO 4级（相当于ABEC 7）
ML：
高转速高精度角接触轴承
7：
角接触球轴承
19：
尺寸系列：19系列
08：
内径：40 mm
C：
接触角 17º
V：
高精度
DU：
通用配对
J8：
中度预紧
4S：
P4S高转速精度，ISO 4级（相当于ABEC 7）
NTN-SNR ML71908CVDUJ84S轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 预紧力 | 中型 |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR ML71908CVDUJ84S轴承尺寸规格
| 高速双联角接触球轴承，高精度 - 万能平顶轴承 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.4724 in 12.000 mm |
| 2B | 0.9449 in 24.000 mm |
| r2 max | 0.0236 in 0.600 mm |
| r3 max | 0.0079 in 0.200 mm |
| 接触角 | 17 º |
| d2 | 1.8425 in 46.800 mm |
| d3 | 1.7835 in 45.300 mm |
| D1 | 2.0906 in 53.100 mm |
| D4 | 2.1417 in 54.400 mm |
| D5 | 1.8740 in 47.600 mm |
| E | 0.0886 in 2.250 mm |
NTN-SNR ML71908CVDUJ84S轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN-SNR ML71908CVDUJ84S轴承（二维剖面图）
NTN-SNR ML71908CVDUJ84S轴承尺寸图
