NTN-SNR MLCH71916CV轴承代号说明
M
L
C
H
7
1
9
1
6
C
V
ML：高转速高精度角接触轴承
CH：陶瓷球
7：角接触球轴承
19：尺寸系列：19系列
16：内径：80 mm
C：接触角 17º
V：高精度
ML：
高转速高精度角接触轴承
CH：
陶瓷球
7：
角接触球轴承
19：
尺寸系列：19系列
16：
内径：80 mm
C：
接触角 17º
V：
高精度
NTN-SNR MLCH71916CV轴承技术规格
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 陶瓷 |
| 极限转速-油润滑 | 31850转/分钟 |
| 极限转速-脂润滑 | 20150转/分钟 |
| 结构 | 单列 |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR MLCH71916CV轴承尺寸规格
| 高速，单列混合陶瓷角接触球轴承，高精度 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.3307 in 110.000 mm |
| B | 0.6299 in 16.000 mm |
| r2 max | 0.0394 in 1.000 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接触角 | 17 º |
| a（负荷中心） | 0.8268 in 21.000 mm |
| d2 | 3.4055 in 86.500 mm |
| d3 | 3.5039 in 89.000 mm |
| D1 | 4.0157 in 102.000 mm |
| D4 | 4.1535 in 105.500 mm |
| D5 | 0.0642 in 3.6181 mm |
| E | 1.630 in 91.900 mm |
| 双列宽度 | 1.2598 in 32.000 mm |
| 三列宽度 | 1.8898 in 48.000 mm |
| 四列宽度 | 2.5197 in 64.000 mm |
NTN-SNR MLCH71916CV轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

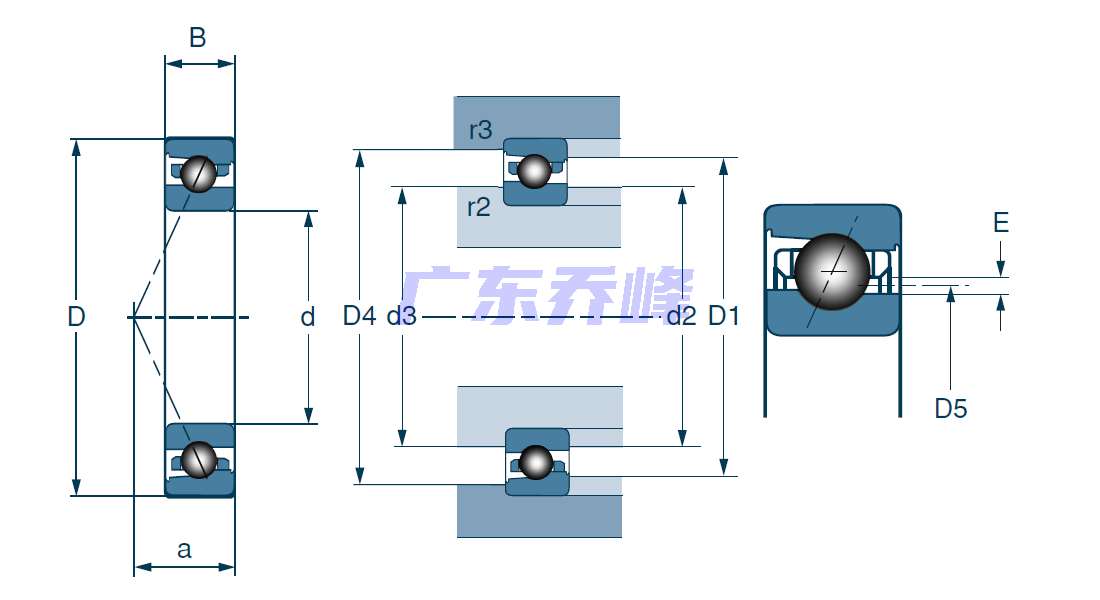

NTN-SNR MLCH71916CV轴承（二维剖面图）
NTN-SNR MLCH71916CV轴承尺寸图
