NTN-SNR MLE7004HVUJ74S轴承代号说明
M
L
E
7
0
0
4
H
V
U
J
7
4
S
ML：高转速高精度角接触轴承
E：双面非接触式密封
7：角接触球轴承
0：尺寸系列：10系列
04：内径：20 mm
H：接触角 25º
V：高精度
U：通用单列轴承
J7：轻微预紧
4S：P4S高转速精度，ISO 4级（相当于ABEC 7）
ML：
高转速高精度角接触轴承
E：
双面非接触式密封
7：
角接触球轴承
0：
尺寸系列：10系列
04：
内径：20 mm
H：
接触角 25º
V：
高精度
U：
通用单列轴承
J7：
轻微预紧
4S：
P4S高转速精度，ISO 4级（相当于ABEC 7）
NTN-SNR MLE7004HVUJ74S轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | ISO Class 4 |
| 结构 | 单列 |
| 基本额定静载荷 | 693 lbf 3100 N 3.10 kN |
| 基本额定动载荷 | 1418 lbf 6300 N 6.30 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR MLE7004HVUJ74S轴承尺寸规格
| 密封角接触球轴承 - 接触角 25°，标准精度 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.4724 in 12.000 mm |
| r2 max | 0.0236 in 0.600 mm |
| r3 max | 0.0118 in 0.300 mm |
| 接触角 | 25 º |
| a（负荷中心） | 0.5118 in 13.000 mm |
| d2 | 0.9961 in 25.300 mm |
| d3 | 1.0472 in 26.600 mm |
| D1 | 1.3504 in 34.300 mm |
| D4 | 1.4055 in 35.700 mm |
| 双列宽度 | 0.9449 in 24.000 mm |
| 三列宽度 | 1.4173 in 36.000 mm |
| 四列宽度 | 1.8898 in 48.000 mm |
NTN-SNR MLE7004HVUJ74S轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

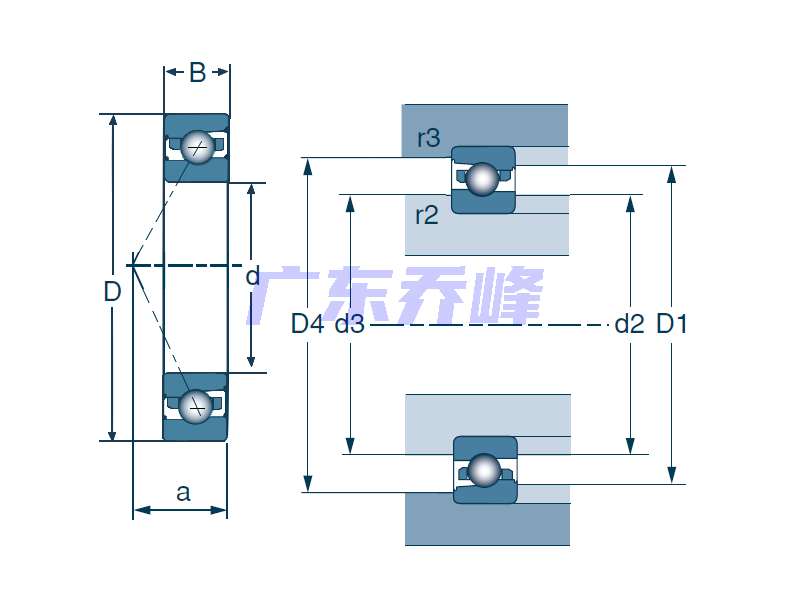

NTN-SNR MLE7004HVUJ74S轴承（二维剖面图）
NTN-SNR MLE7004HVUJ74S轴承尺寸图
