NTN-SNR MLE71908HVDUJ74S轴承代号说明
M
L
E
7
1
9
0
8
H
V
D
U
J
7
4
S
ML：高转速高精度角接触轴承
E：双面非接触式密封
7：角接触球轴承
19：尺寸系列：19系列
08：内径：40 mm
H：接触角 25º
V：高精度
DU：通用配对
J7：轻微预紧
4S：P4S高转速精度，ISO 4级（相当于ABEC 7）
ML：
高转速高精度角接触轴承
E：
双面非接触式密封
7：
角接触球轴承
19：
尺寸系列：19系列
08：
内径：40 mm
H：
接触角 25º
V：
高精度
DU：
通用配对
J7：
轻微预紧
4S：
P4S高转速精度，ISO 4级（相当于ABEC 7）
NTN-SNR MLE71908HVDUJ74S轴承技术规格
| 类型 | 角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 钢 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | ISO Class 4 |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR MLE71908HVDUJ74S轴承尺寸规格
| 密封双联角接触球轴承，高精度 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 2.4409 in 62.000 mm |
| B | 0.4724 in 12.000 mm |
| 2B | 0.9449 in 24.000 mm |
| r2 max | 0.0236 in 0.600 mm |
| r3 max | 0.0079 in 0.200 mm |
| 接触角 | 25 º |
| d2 | 1.7835 in 45.300 mm |
| d3 | 1.8425 in 46.800 mm |
| D1 | 2.0906 in 53.100 mm |
| D4 | 2.1417 in 54.400 mm |

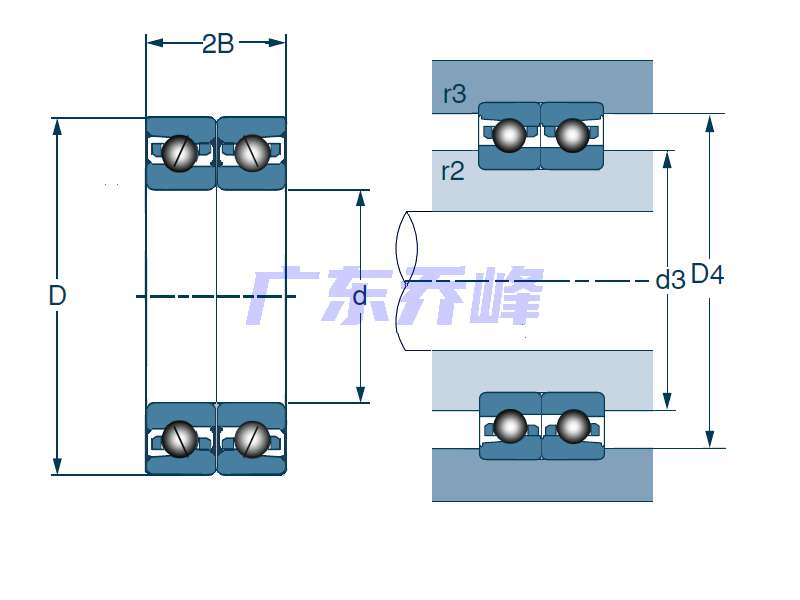

NTN-SNR MLE71908HVDUJ74S轴承尺寸图
