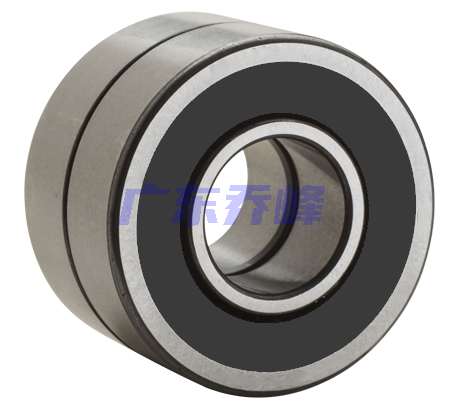

NTN-SNR MLECH71903HVDUJ74S轴承代号说明
M
L
E
C
H
7
1
9
0
3
H
V
D
U
J
7
4
S
ML：高转速高精度角接触轴承
E：双面非接触式密封
CH：陶瓷球
7：角接触球轴承
19：尺寸系列：19系列
03：内径：17 mm
H：接触角 25º
V：高精度
DU：通用配对
J7：轻微预紧
4S：P4S高转速精度，ISO 4级（相当于ABEC 7）
ML：
高转速高精度角接触轴承
E：
双面非接触式密封
CH：
陶瓷球
7：
角接触球轴承
19：
尺寸系列：19系列
03：
内径：17 mm
H：
接触角 25º
V：
高精度
DU：
通用配对
J7：
轻微预紧
4S：
P4S高转速精度，ISO 4级（相当于ABEC 7）
NTN-SNR MLECH71903HVDUJ74S轴承技术规格
| 类型 | 混合陶瓷角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 陶瓷 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度 | ISO Class 4 |
| 结构 | 双列 |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR MLECH71903HVDUJ74S轴承尺寸规格
| 密封双列混合陶瓷角接触球轴承，高精度 - 尺寸 | |
| d | 0.6693 in 17.000 mm |
| D | 1.1811 in 30.000 mm |
| B | 0.2756 in 7.000 mm |
| 2B | 0.2756 in 7.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0059 in 0.150 mm |
| 接触角 | 25 º |
| d2 | 0.8110 in 20.600 mm |
| d3 | 0.8268 in 21.000 mm |
| D1 | 1.0079 in 25.600 mm |
| D4 | 1.0236 in 26.000 mm |
NTN-SNR MLECH71903HVDUJ74S轴承尺寸图
