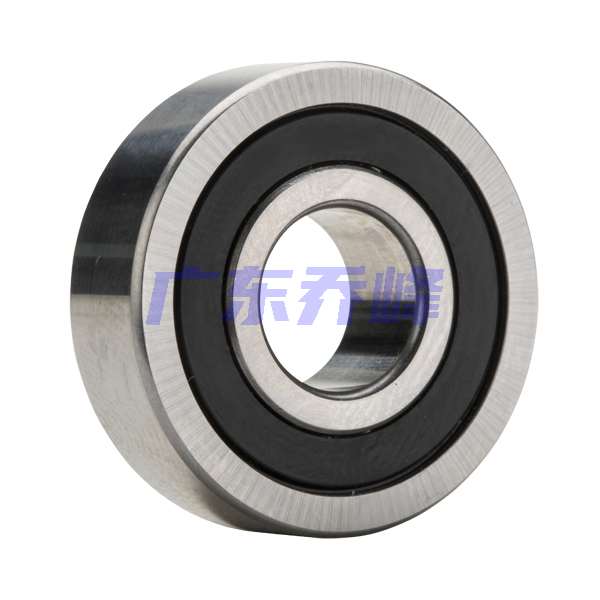

NTN-SNR MLECH71905HV轴承代号说明
M
L
E
C
H
7
1
9
0
5
H
V
ML：高转速高精度角接触轴承
E：双面非接触式密封
CH：陶瓷球
7：角接触球轴承
19：尺寸系列：19系列
05：内径：25 mm
H：接触角 25º
V：高精度
ML：
高转速高精度角接触轴承
E：
双面非接触式密封
CH：
陶瓷球
7：
角接触球轴承
19：
尺寸系列：19系列
05：
内径：25 mm
H：
接触角 25º
V：
高精度
NTN-SNR MLECH71905HV轴承技术规格
| 类型 | 混合陶瓷角接触球轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 高碳铬钢 |
| 保持架型式 | 分层型 |
| 保持架材质 | 酚醛树脂 |
| 滚珠材质 | 陶瓷 |
| 密封型式 | 非接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 结构 | 单列 |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN-SNR MLECH71905HV轴承尺寸规格
| 密封混合陶瓷角接触球轴承 - 接触角 17°，高精度 - 尺寸 | |
| d | 0.9843 in 25.000 mm |
| D | 1.6535 in 42.000 mm |
| B | 0.3543 in 9.000 mm |
| r2 max | 0.0118 in 0.300 mm |
| r3 max | 0.0079 in 0.200 mm |
| 接触角 | 25 º |
| a（负荷中心） | 0.4724 in 12.000 mm |
| d2 | 1.1811 in 30.000 mm |
| d3 | 1.2047 in 30.600 mm |
| D1 | 1.4252 in 36.200 mm |
| D4 | 1.4685 in 37.300 mm |
| 双列宽度 | 0.7087 in 18.000 mm |
| 三列宽度 | 1.0630 in 27.000 mm |
| 四列宽度 | 1.4173 in 36.000 mm |
NTN-SNR MLECH71905HV轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN-SNR MLECH71905HV轴承（二维剖面图）
NTN-SNR MLECH71905HV轴承尺寸图
