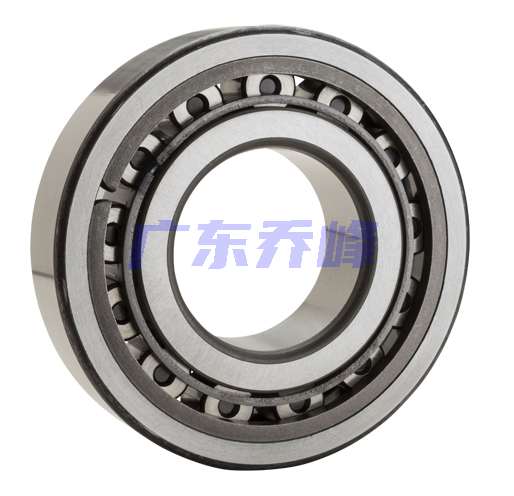

NTN MR1319TX轴承代号说明
M
R
1
3
1
9
T
X
MR：M：NTN BOWER产品，标准公制尺寸系列，R：内圈单挡边
1：宽度系列：01系列
3：尺寸系列：03系列
19：内径：95 mm
T：外圈内径中带双挡边
X：X-Bar复合钢
MR：
M：NTN BOWER产品，标准公制尺寸系列，R：内圈单挡边
1：
宽度系列：01系列
3：
尺寸系列：03系列
19：
内径：95 mm
T：
外圈内径中带双挡边
X：
X-Bar复合钢
NTN MR1319TX轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | X-Bar复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 100000 lbf 445000 N 445.00 kN |
| 基本额定动载荷 | 80000 lbf 355000 N 355.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MR1319TX轴承尺寸规格
| 圆柱滚子轴承 -可分离型内圈带一个加强筋，外圈带两个挡圈 - 尺寸 | |
| B | 3.7402 in 95.000 mm |
| D | 7.8740 in 200.000 mm |
| W | 1.7717 in 45.000 mm |
| A | 4.8091 in 122.150 mm |
| C | 6.8319 in 173.530 mm |
| F | 5.2150 in 132.460 mm |
| R | 0.1559 in 3.960 mm |
| U（普通内外圈） | 4.5315 in 115.100 mm |
| V（加强筋内外圈） | 4.7992 in 121.900 mm |
| X（普通内外圈） | 7.1614 in 181.900 mm |
| Z（加强筋内外圈） | 6.8307 in 173.500 mm |
| r | 0.1000 in 2.540 mm |
NTN MR1319TX轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

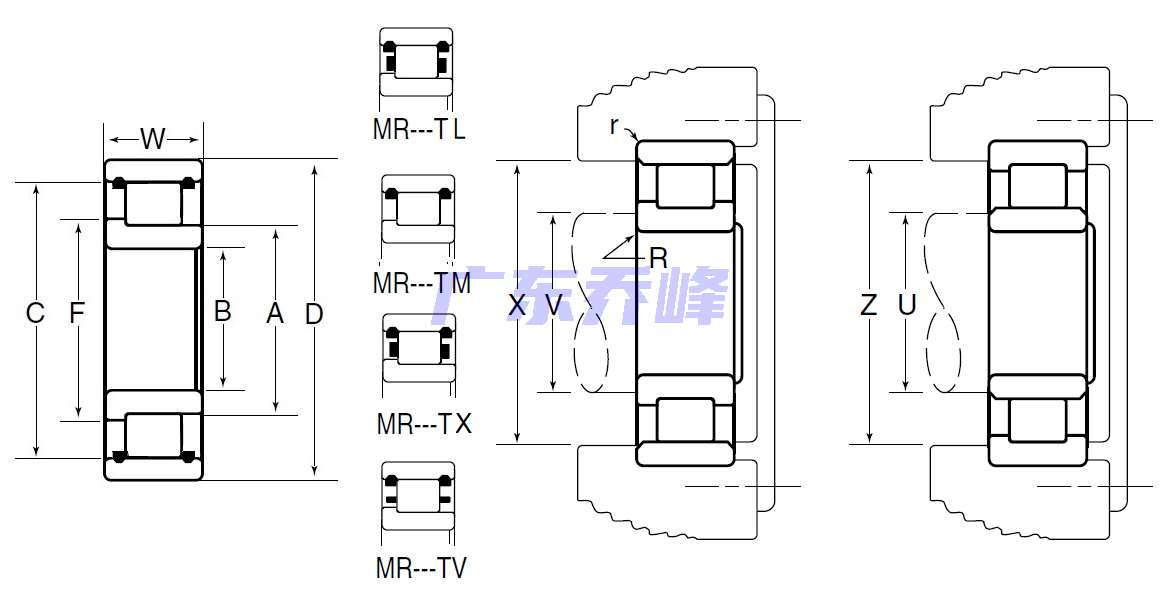

NTN MR1319TX轴承（二维剖面图）
NTN MR1319TX轴承尺寸图
