NTN MR5306EV轴承代号说明
M
R
5
3
0
6
E
V
MR：M：NTN BOWER产品，标准公制尺寸系列，R：内圈单挡边
5：宽度系列：05系列
3：尺寸系列：03系列
06：内径：30 mm
E：外圈双挡边
V：一体成型钢保持架
MR：
M：NTN BOWER产品，标准公制尺寸系列，R：内圈单挡边
5：
宽度系列：05系列
3：
尺寸系列：03系列
06：
内径：30 mm
E：
外圈双挡边
V：
一体成型钢保持架
NTN MR5306EV轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 一体成型，钢质 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 19800 lbf 88000 N 88.00 kN |
| 基本额定动载荷 | 17500 lbf 78000 N 78.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MR5306EV轴承尺寸规格
| 圆柱滚子轴承 -可分离型内圈带一个加强筋，外圈带两个加强筋 - 尺寸 | |
| B | 1.1811 in 30.000 mm |
| D | 2.8346 in 72.000 mm |
| W | 0.9055 in 23.000 mm |
| A | 1.6020 in 40.690 mm |
| F | 1.7421 in 44.250 mm |
| H | 2.2390 in 56.870 mm |
| R | 0.0598 in 1.520 mm |
| U（普通内外圈） | 1.4882 in 37.800 mm |
| V（加强筋内外圈） | 1.5984 in 40.600 mm |
| X（普通内外圈） | 2.5197 in 64.000 mm |
| Z（加强筋内外圈） | 2.3701 in 60.200 mm |
| r | 0.0402 in 1.020 mm |
NTN MR5306EV轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN MR5306EV轴承（二维剖面图）

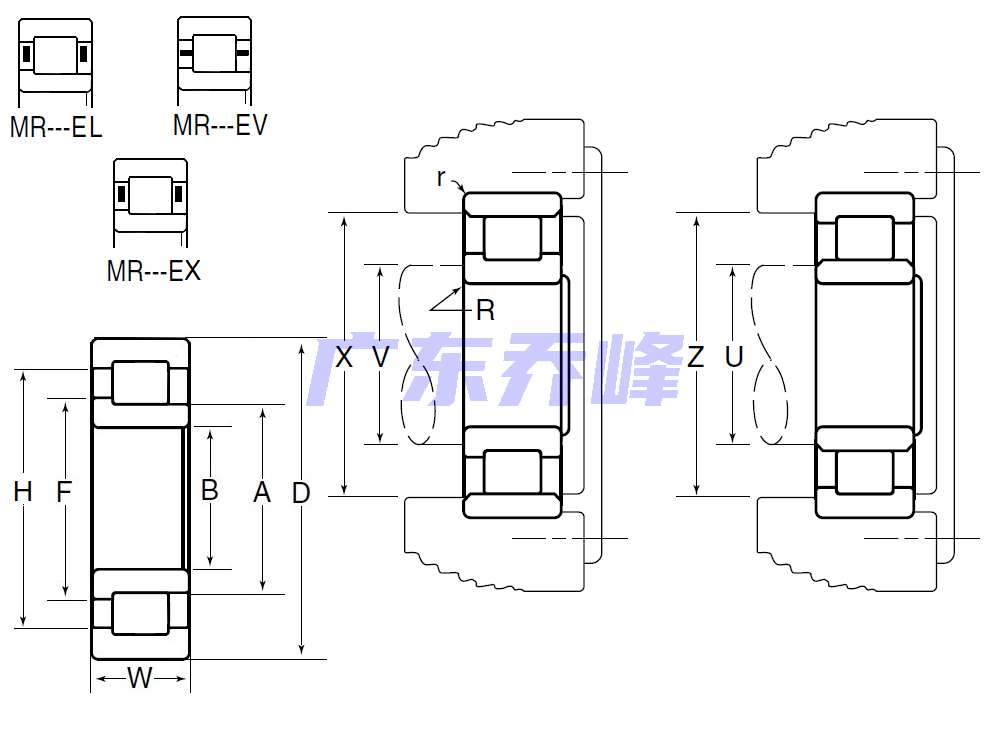

NTN MR5306EV轴承尺寸图
