NTN MR7309EAHL轴承代号说明
M
R
7
3
0
9
E
A
H
L
MR：M：NTN BOWER产品，标准公制尺寸系列，R：内圈单挡边
7：宽度系列：07系列
3：尺寸系列：03系列
09：内径：45 mm
E：外圈双挡边
A：超大外径，适用于标准壳体孔中的重压型配合
H：外圈外径上带盲销孔
L：复合钢保持架
MR：
M：NTN BOWER产品，标准公制尺寸系列，R：内圈单挡边
7：
宽度系列：07系列
3：
尺寸系列：03系列
09：
内径：45 mm
E：
外圈双挡边
A：
超大外径，适用于标准壳体孔中的重压型配合
H：
外圈外径上带盲销孔
L：
复合钢保持架
NTN MR7309EAHL轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 37000 lbf 165000 N 165.00 kN |
| 基本额定动载荷 | 30500 lbf 136000 N 136.00 kN |
| 附件 | 开式 |
| 重量 | 2.877 lb 1.305 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MR7309EAHL轴承尺寸规格
| 可分离内圈型轴承 -内圈带一个加强筋，外圈带两个加强筋，销钉孔 - 尺寸 | |
| B | 1.7717 in 45.000 mm |
| D | 3.9370 in 100.000 mm |
| W | 1.2205 in 31.000 mm |
| A | 2.3370 in 59.360 mm |
| F | 2.5319 in 64.310 mm |
| H | 3.2079 in 81.480 mm |
| a | 0.3118 in 7.920 mm |
| b | 0.1098 in 2.790 mm |
| R | 0.0799 in 2.030 mm |
| U（普通内外圈） | 2.2008 in 55.900 mm |
| V（加强筋内外圈） | 2.3307 in 59.200 mm |
| X（普通内外圈） | 3.5591 in 90.400 mm |
| Z（加强筋内外圈） | 3.3898 in 86.100 mm |
| r | 0.0598 in 1.520 mm |
NTN MR7309EAHL轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN MR7309EAHL轴承（二维剖面图）

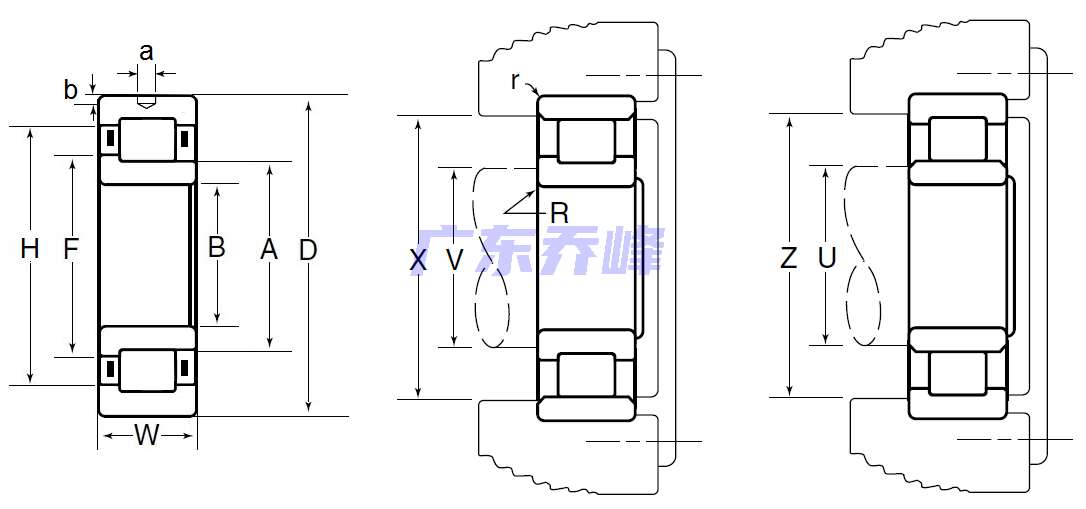

NTN MR7309EAHL轴承尺寸图
