NTN MU1209DAV轴承代号说明
M
U
1
2
0
9
D
A
V
MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：宽度系列：01系列
2：尺寸系列：02系列
09：内径：45 mm
D：外圈单挡边
A：超大外径，适用于标准壳体孔中的重压型配合
V：一体成型钢保持架
MU：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：
宽度系列：01系列
2：
尺寸系列：02系列
09：
内径：45 mm
D：
外圈单挡边
A：
超大外径，适用于标准壳体孔中的重压型配合
V：
一体成型钢保持架
NTN MU1209DAV轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 一体成型，钢质 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 16900 lbf 75000 N 75.00 kN |
| 基本额定动载荷 | 14400 lbf 64000 N 64.00 kN |
| 附件 | 开式 |
| 重量 | 1.074 lb 0.487 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MU1209DAV轴承尺寸规格
| 圆柱滚子轴承 -内圈带两个加强筋，可分离型外圈带一个加强筋 - 尺寸 | |
| B | 1.7717 in 45.000 mm |
| D | 3.3480 in 85.039 mm |
| W | 0.7480 in 19.000 mm |
| C | 2.9520 in 74.980 mm |
| F | 2.3240 in 59.030 mm |
| H | 2.8272 in 71.810 mm |
| R | 0.0598 in 1.520 mm |
| U（普通内外圈） | 2.0787 in 52.800 mm |
| V（加强筋内外圈） | 2.1811 in 55.400 mm |
| X（普通内外圈） | 3.0787 in 78.200 mm |
| Z（加强筋内外圈） | 2.9488 in 74.900 mm |
| r | 0.0402 in 1.020 mm |
NTN MU1209DAV轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN MU1209DAV轴承（二维剖面图）

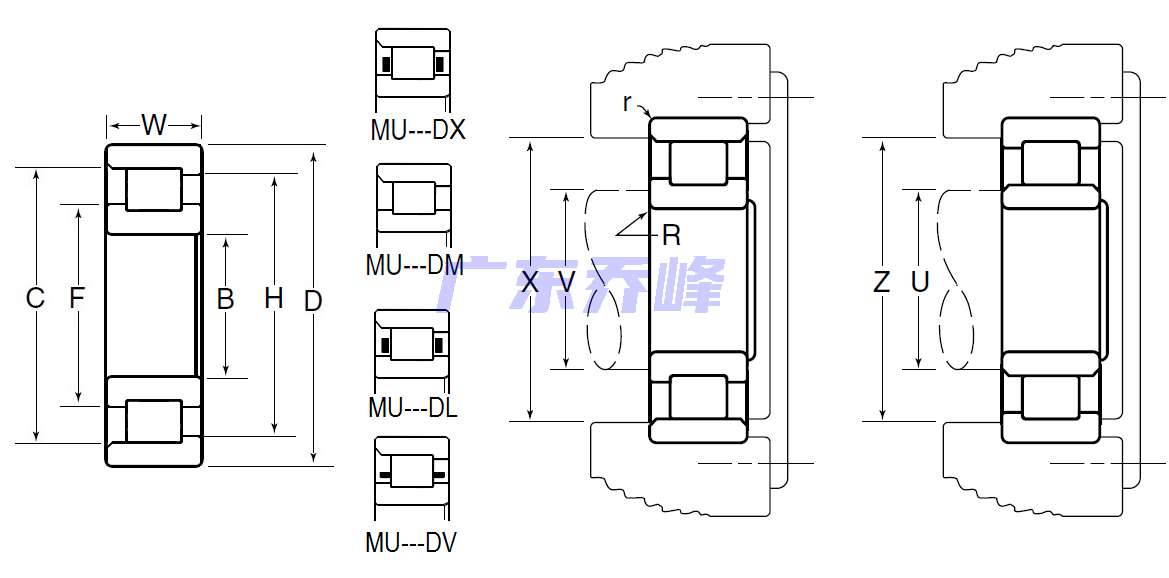

NTN MU1209DAV轴承尺寸图
