NTN MU1212UGV轴承代号说明
M
U
1
2
1
2
U
G
V
MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：宽度系列：01系列
2：尺寸系列：02系列
12：内径：60 mm
U：外环内径上带一个挡边和一个挡圈
G：外圈带止动环槽
V：一体成型钢保持架
MU：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：
宽度系列：01系列
2：
尺寸系列：02系列
12：
内径：60 mm
U：
外环内径上带一个挡边和一个挡圈
G：
外圈带止动环槽
V：
一体成型钢保持架
NTN MU1212UGV轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | One-Piece Steel |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 25200 lbf 112000 N 112.00 kN |
| 基本额定动载荷 | 21400 lbf 95000 N 95.00 kN |
| 附件 | 开式 |
| 重量 | 1.920 lb 0.871 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MU1212UGV轴承尺寸规格
| 圆柱滚子轴承 - 不可分离型，内圈带两个加强筋，外圈带一个加强筋，带挡圈，带止动环槽 - 尺寸 | |
| B | 2.3622 in 60.000 mm |
| D | 4.3307 in 110.000 mm |
| W | 0.8661 in 22.000 mm |
| C | 3.8488 in 97.760 mm |
| F | 3.0291 in 76.940 mm |
| H | 3.6811 in 93.500 mm |
| D1 | 4.2051 in 106.810 mm |
| g | 0.1091 in 2.770 mm |
| p | 0.1252 in 3.180 mm |
| R | 0.0799 in 2.030 mm |
| U（普通内外圈） | 2.7283 in 69.300 mm |
| V（加强筋内外圈） | 2.8504 in 72.400 mm |
| X（普通内外圈） | 3.9882 in 101.300 mm |
| Z（加强筋内外圈） | 3.8386 in 97.500 mm |
| r | 0.0598 in 1.520 mm |
NTN MU1212UGV轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

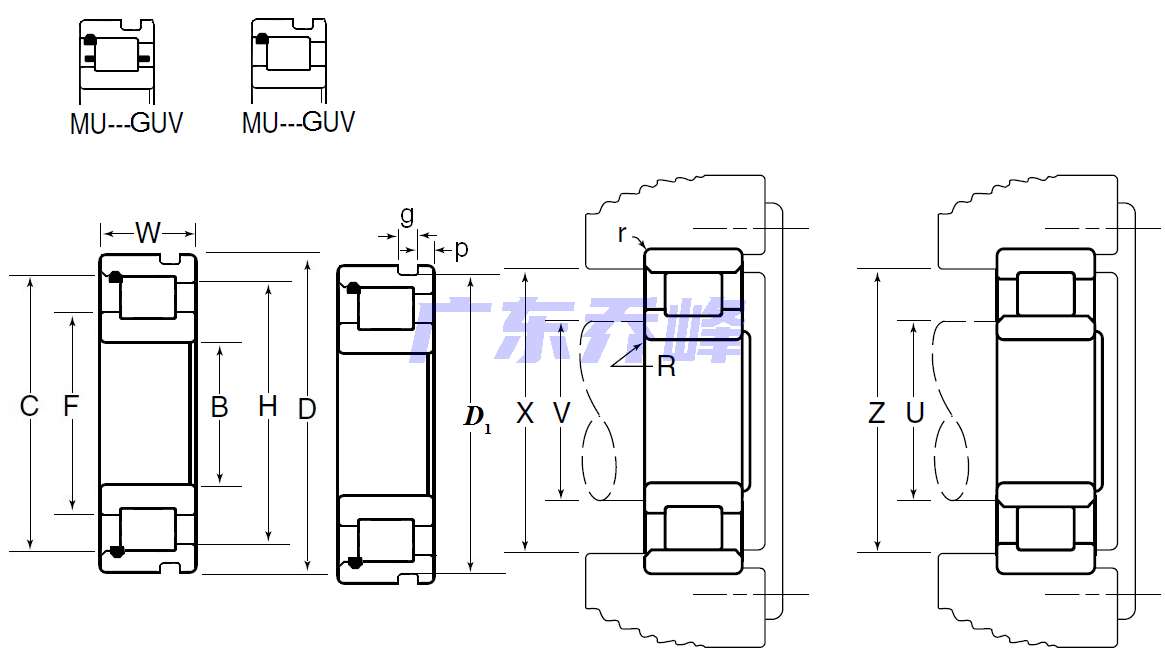

NTN MU1212UGV轴承（二维剖面图）
NTN MU1212UGV轴承尺寸图
