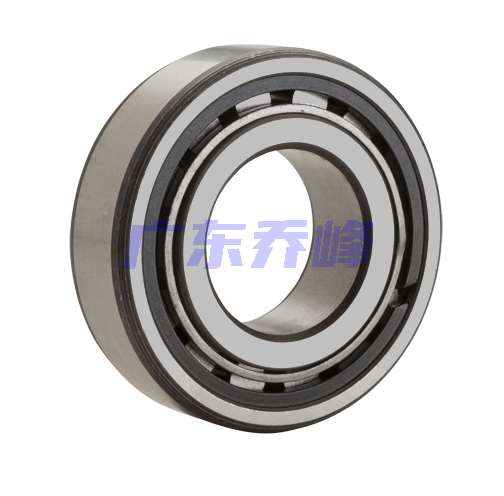

NTN MU1213TX轴承代号说明
M
U
1
2
1
3
T
X
MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：宽度系列：01系列
2：尺寸系列：02系列
13：内径：65 mm
T：外圈内径中带双挡边
X：X-Bar复合钢
MU：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：
宽度系列：01系列
2：
尺寸系列：02系列
13：
内径：65 mm
T：
外圈内径中带双挡边
X：
X-Bar复合钢
NTN MU1213TX轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | X-Bar复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 30500 lbf 135000 N 135.00 kN |
| 基本额定动载荷 | 24300 lbf 108000 N 108.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MU1213TX轴承尺寸规格
| 圆柱滚子轴承 - 不可分离型，内圈带两个加强筋，外圈带两个挡圈 - 尺寸 | |
| B | 2.5591 in 65.000 mm |
| D | 4.7244 in 120.000 mm |
| W | 0.9055 in 23.000 mm |
| C | 4.1661 in 105.820 mm |
| F | 3.3598 in 85.340 mm |
| R | 0.1000 in 2.540 mm |
| U（普通内外圈） | 3.0315 in 77.000 mm |
| V（加强筋内外圈） | 3.1614 in 80.300 mm |
| X（普通内外圈） | 4.3307 in 110.000 mm |
| Z（加强筋内外圈） | 4.1614 in 105.700 mm |
| r | 0.0598 in 1.520 mm |
NTN MU1213TX轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

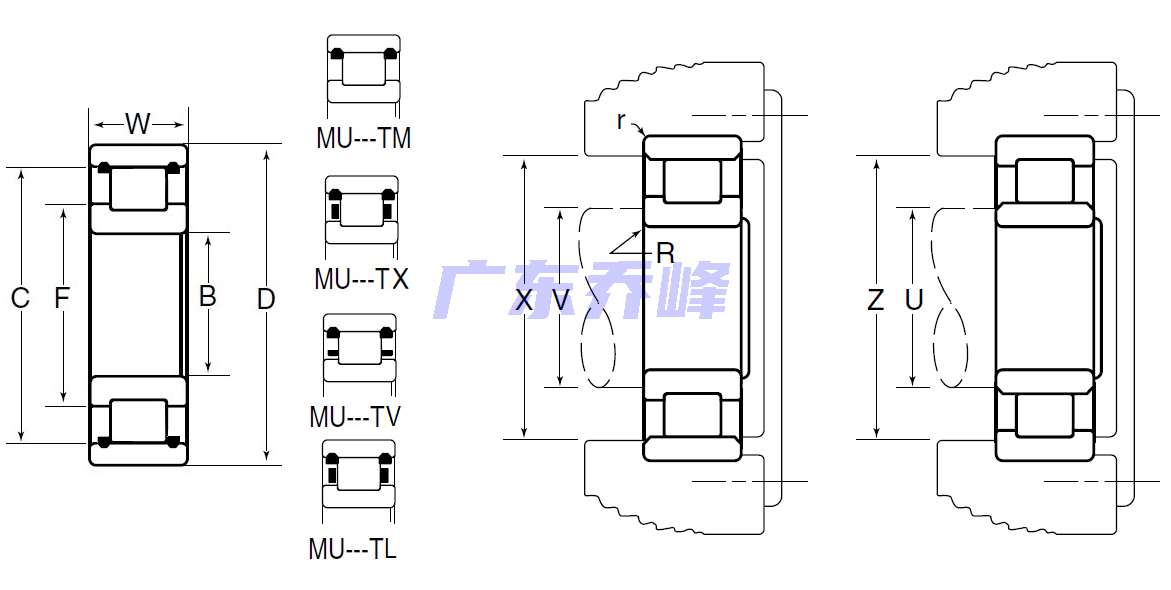

NTN MU1213TX轴承（二维剖面图）
NTN MU1213TX轴承尺寸图
