NTN MU1311UGMR轴承代号说明
M
U
1
3
1
1
U
G
M
R
MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：宽度系列：01系列
3：尺寸系列：03系列
11：内径：55 mm
U：外环内径上带一个挡边和一个挡圈
G：外圈带止动环槽
M：满装滚子，无保持架
R：外圈带止动环
MU：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
1：
宽度系列：01系列
3：
尺寸系列：03系列
11：
内径：55 mm
U：
外环内径上带一个挡边和一个挡圈
G：
外圈带止动环槽
M：
满装滚子，无保持架
R：
外圈带止动环
NTN MU1311UGMR轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 无 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 40000 lbf 178000 N 178.00 kN |
| 基本额定动载荷 | 34500 lbf 153000 N 153.00 kN |
| 附件 | 开式 |
| 重量 | 3.607 lb 1.636 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MU1311UGMR轴承尺寸规格
| 不可分离型型 Bearing -内圈带两个加强筋，外圈带一个加强筋，带挡圈，带止动环 - 尺寸 | |
| B | 2.1654 in 55.000 mm |
| D | 4.7244 in 120.000 mm |
| W | 1.1417 in 29.000 mm |
| C | 4.0791 in 103.610 mm |
| F | 3.0449 in 77.340 mm |
| H | 3.8598 in 98.040 mm |
| D1 | 4.5358 in 115.210 mm |
| D2 | 5.0941 in 129.390 mm |
| p | 0.1559 in 3.960 mm |
| f | 0.1091 in 2.770 mm |
| R | 0.0799 in 2.030 mm |
| U（普通内外圈） | 2.6181 in 66.500 mm |
| V（加强筋内外圈） | 2.8110 in 71.400 mm |
| X（普通内外圈） | 4.2795 in 108.700 mm |
| Z（加强筋内外圈） | 4.0709 in 103.400 mm |
| r | 0.0799 in 2.030 mm |
NTN MU1311UGMR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN MU1311UGMR轴承（二维剖面图）

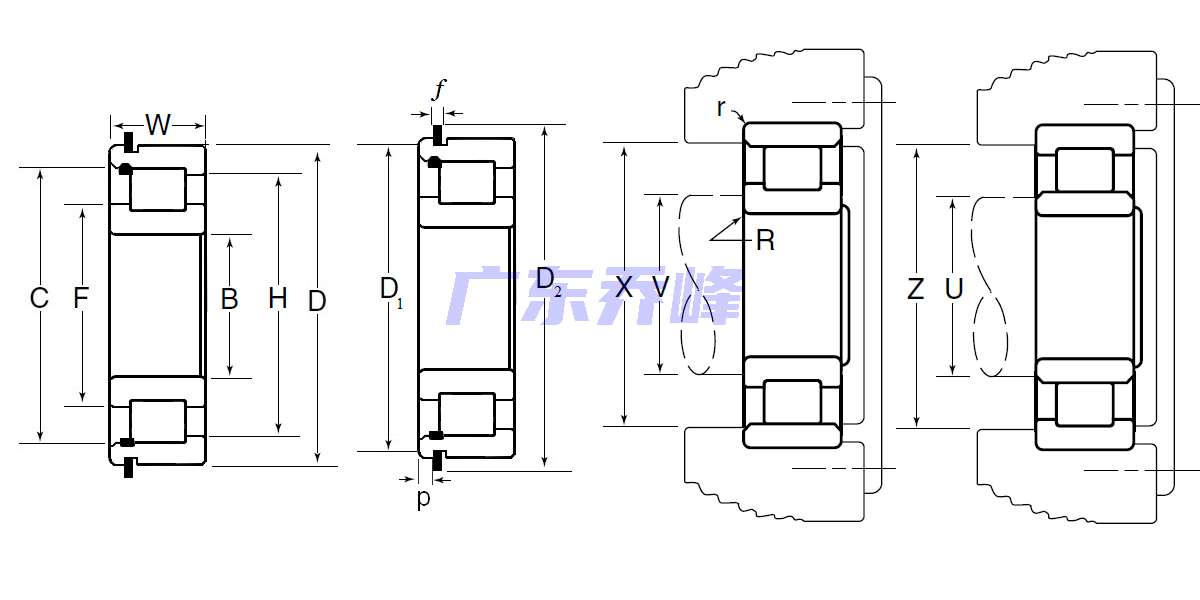

NTN MU1311UGMR轴承尺寸图
