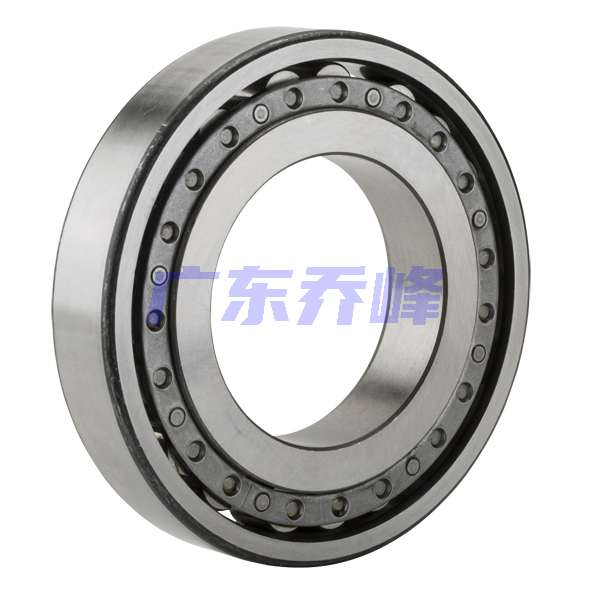

NTN MU7318CL轴承代号说明
M
U
7
3
1
8
C
L
MU：M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
7：宽度系列：07系列
3：尺寸系列：03系列
18：内径：90 mm
C：滑动外圈
L：复合钢保持架
MU：
M：NTN BOWER产品，标准公制尺寸系列，U：内圈双挡边
7：
宽度系列：07系列
3：
尺寸系列：03系列
18：
内径：90 mm
C：
滑动外圈
L：
复合钢保持架
NTN MU7318CL轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 复合钢 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 114000 lbf 505000 N 505.00 kN |
| 基本额定动载荷 | 89000 lbf 395000 N 395.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN MU7318CL轴承尺寸规格
| 可分离外圈轴承 -内圈带两个加强筋，普通外圈，一体成型钢质保持架 - 尺寸 | |
| B | 3.5433 in 90.000 mm |
| D | 7.4803 in 190.000 mm |
| W | 2.1260 in 54.000 mm |
| C | 6.5118 in 165.400 mm |
| F | 4.8949 in 124.330 mm |
| R | 0.1559 in 3.960 mm |
| V（加强筋内外圈） | 4.4803 in 113.800 mm |
| X（普通内外圈） | 6.7992 in 172.700 mm |
| Z（加强筋内外圈） | 6.5118 in 165.400 mm |
| r | 0.1000 in 2.540 mm |
NTN MU7318CL轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

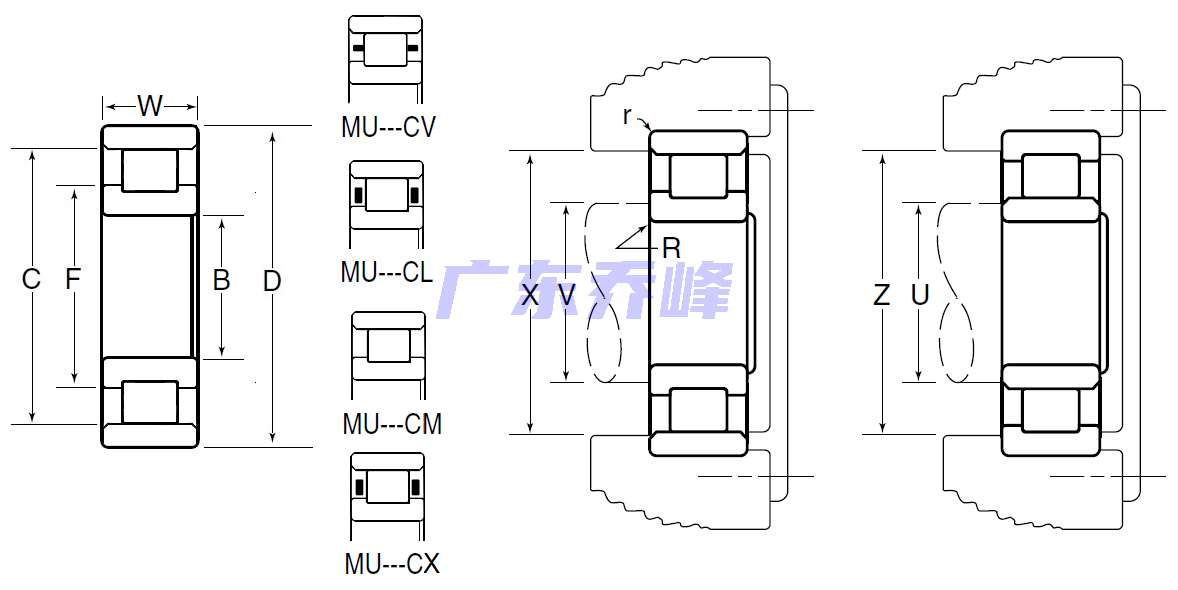

NTN MU7318CL轴承（二维剖面图）
NTN MU7318CL轴承尺寸图
