NTN N1016KD1C1NAP4轴承代号说明
N
1
0
1
6
K
D
1
C
1
N
A
P
4
N：外圈无挡边，内圈双挡边
1：宽度系列：01系列
0：尺寸系列：10系列
16：内径：80 mm
K：锥孔，锥角 1:12
D1：带油槽油孔，可再润滑
C1NA：C1游隙范围减小（但平均游隙相同）
P4：P4级精度
N：
外圈无挡边，内圈双挡边
1：
宽度系列：01系列
0：
尺寸系列：10系列
16：
内径：80 mm
K：
锥孔，锥角 1:12
D1：
带油槽油孔，可再润滑
C1NA：
C1游隙范围减小（但平均游隙相同）
P4：
P4级精度
NTN N1016KD1C1NAP4轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，机加工黄铜 |
| 极限转速-油润滑 | 6700转/分钟 |
| 极限转速-脂润滑 | 5700转/分钟 |
| 锥角 | 1:12 |
| 轴承设计型式 | 圆锥内孔 |
| 精度 | ISO Class 4 |
| 结构 | 单列 |
| 注油孔 | 带注油孔 |
| 径向游隙 | C1NA |
| 基本额定静载荷 | 20300 lbf 90500 N 90.50 kN |
| 基本额定动载荷 | 16300 lbf 72500 N 72.50 kN |
| 重量 | 2.105 lb 0.955 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN N1016KD1C1NAP4轴承尺寸规格
| 圆柱滚子轴承 - 圆锥孔 -内圈带两个加强筋，普通外圈，Oil Hole - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 0.8661 in 22.000 mm |
| Ew | 4.4685 in 113.500 mm |
| r | 0.0433 in 1.100 mm |
| da min | 3.4055 in 86.500 mm |
| Db max | 4.6654 in 118.500 mm |
| Db min | 4.4882 in 114.000 mm |
| r1as max | 0.0394 in 1.000 mm |
NTN N1016KD1C1NAP4轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

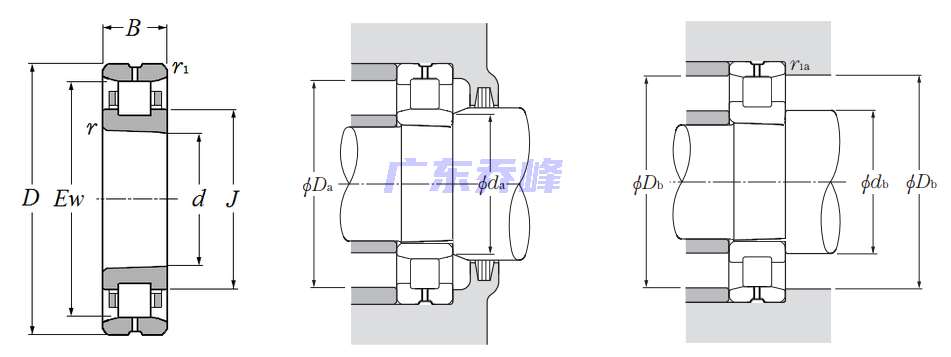

NTN N1016KD1C1NAP4轴承（二维剖面图）
NTN N1016KD1C1NAP4轴承尺寸图
