NTN NF209轴承代号说明
N
F
2
0
9
NF：外圈单挡边，内圈双挡边
2：尺寸系列：02系列
09：内径：45 mm
NF：
外圈单挡边，内圈双挡边
2：
尺寸系列：02系列
09：
内径：45 mm
NTN NF209轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 压制钢 |
| 极限转速-油润滑 | 9900转/分钟 |
| 极限转速-脂润滑 | 8400转/分钟 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 10600 lbf 47000 N 47.00 kN |
| 基本额定动载荷 | 10300 lbf 46000 N 46.00 kN |
| 附件 | 开式 |
| 重量 | 0.966 lb 0.438 kg |
NTN NF209轴承尺寸规格
| 圆柱滚子轴承 -可分离型内圈带两个加强筋，外圈带一个加强筋 - 尺寸 | |
| d | 1.7717 in 45.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 0.7480 in 19.000 mm |
| Ew | 2.9528 in 75.000 mm |
| J | 2.3228 in 59.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 2.0276 in 51.500 mm |
| db min | 2.0276 in 51.500 mm |
| Da max | 3.0906 in 78.500 mm |
| Db max | 3.0906 in 78.500 mm |
| Db min | 3.0315 in 77.000 mm |
| r1as max | 0.0433 in 1.100 mm |
NTN NF209轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN NF209轴承（二维剖面图）

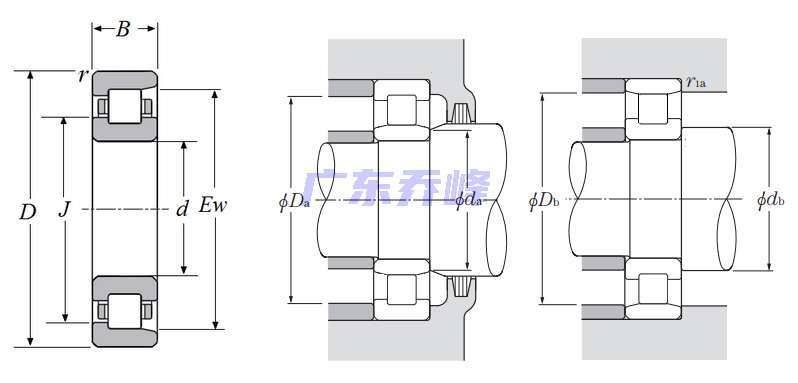

NTN NF209轴承尺寸图
NTN NF209轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| NF209ET2XC3 | 4926 | 100.02 |
| NF209ET2X | 4008 | 109.55 |
| NF209C3 | 3132 | 103.83 |
| NF209 | 4801 | 97.17 |
| 注：可直接联系销售人员了解详情。 | ||
