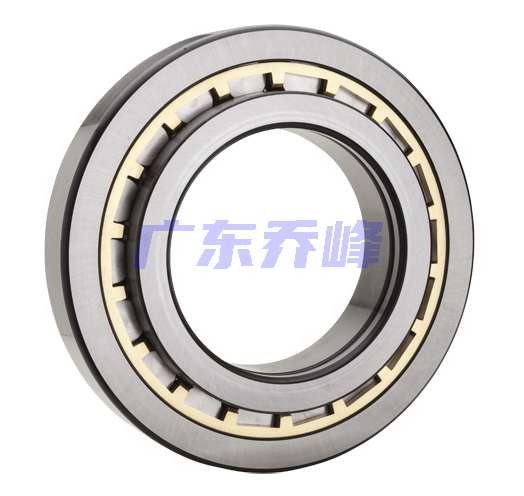

NTN NH320BX1L1BCS152轴承代号说明
N
H
3
2
0
B
X
1
L
1
B
C
S
1
5
2
NH：外圈双挡边，内圈单挡边，另一侧带L型斜挡圈
3：尺寸系列：03系列
20：内径：100 mm
B：特殊用途
X1：特殊1型倒角
L1B：以滚子为中心的机加工黄铜保持架
CS152：平均内部游隙 152 μm
NH：
外圈双挡边，内圈单挡边，另一侧带L型斜挡圈
3：
尺寸系列：03系列
20：
内径：100 mm
B：
特殊用途
X1：
特殊1型倒角
L1B：
以滚子为中心的机加工黄铜保持架
CS152：
平均内部游隙 152 μm
NTN NH320BX1L1BCS152轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，两片接合式，机加工黄铜 |
| 精度 | ISO Class 0 |
| 结构 | 单列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | 特殊游隙 |
| 基本额定静载荷 | 75500 lbf 335000 N 335.00 kN |
| 基本额定动载荷 | 67000 lbf 299000 N 299.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN NH320BX1L1BCS152轴承尺寸规格
| 圆柱滚子轴承带单挡边内圈带外圈&滚子组件，斜挡圈 - NH系列 - 尺寸 | |
| d | 3.9370 in 100.000 mm |
| D | 8.4646 in 215.000 mm |
| B | 1.8504 in 47.000 mm |
| Fw | 5.0984 in 129.500 mm |
| d1 | 5.5315 in 140.500 mm |
| B1 | 0.5118 in 13.000 mm |
| J | 5.5315 in 140.500 mm |
| r | 0.0984 in 2.500 mm |
| r1 | 0.1181 in 3.000 mm |
NTN NH320BX1L1BCS152轴承尺寸图
