NTN NN3016KC1NAP5轴承代号说明
N
N
3
0
1
6
K
C
1
N
A
P
5
NN：外圈可双向分离，内圈不可分离
30：双列圆柱滚子轴承 30系列
16：内径：80 mm
K：锥孔，锥角 1:12
C1NA：C1游隙范围减小（但平均游隙相同）
P5：P5级精度
NN：
外圈可双向分离，内圈不可分离
30：
双列圆柱滚子轴承 30系列
16：
内径：80 mm
K：
锥孔，锥角 1:12
C1NA：
C1游隙范围减小（但平均游隙相同）
P5：
P5级精度
NTN NN3016KC1NAP5轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，两片接合式，机加工黄铜 |
| 极限转速-油润滑 | 5900转/分钟 |
| 极限转速-脂润滑 | 5100转/分钟 |
| 锥角 | 1:12 |
| 精度 | ISO Class 5 |
| 结构 | 双列 |
| 注油孔 | 不带注油孔 |
| 径向游隙 | C1NA |
| 基本额定静载荷 | 40000 lbf 179000 N 179.00 kN |
| 基本额定动载荷 | 26100 lbf 116000 N 116.00 kN |
| 附件 | 开式 |
| 重量 | 3.256 lb 1.477 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN NN3016KC1NAP5轴承尺寸规格
| 双列圆柱滚子轴承 - 圆锥孔 - NN型 - 尺寸 | |
| d | 3.1496 in 80.000 mm |
| D | 4.9213 in 125.000 mm |
| B | 1.3386 in 34.000 mm |
| C | 1.3386 in 34.000 mm |
| Ew | 4.4488 in 113.000 mm |
| r | 0.0433 in 1.100 mm |
| da min | 3.7992 in 96.500 mm |
| db min | 3.5236 in 89.500 mm |
| Da max | 4.4882 in 114.000 mm |
| Db min | 4.4882 in 114.000 mm |
| Db max | 4.6654 in 118.500 mm |
| ras max | 0.0394 in 1.000 mm |
NTN NN3016KC1NAP5轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

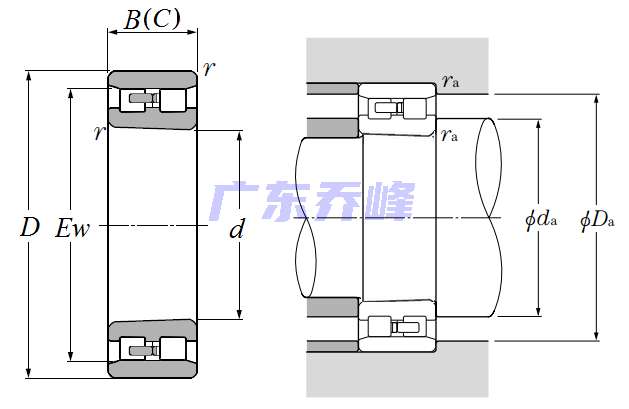

NTN NN3016KC1NAP5轴承（二维剖面图）
NTN NN3016KC1NAP5轴承尺寸图
