NTN NN3026C1NAP5轴承代号说明
N
N
3
0
2
6
C
1
N
A
P
5
NN：外圈可双向分离，内圈不可分离
30：双列圆柱滚子轴承 30系列
26：内径：130 mm
C1NA：C1游隙范围减小（但平均游隙相同）
P5：P5级精度
NN：
外圈可双向分离，内圈不可分离
30：
双列圆柱滚子轴承 30系列
26：
内径：130 mm
C1NA：
C1游隙范围减小（但平均游隙相同）
P5：
P5级精度
NTN NN3026C1NAP5轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱型 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，两片接合式，机加工黄铜 |
| 极限转速-油润滑 | 3600转/分钟 |
| 极限转速-脂润滑 | 3100转/分钟 |
| 精度 | ISO Class 5 |
| 结构 | 双列 |
| 注油孔 | 不带注油孔 |
| 径向游隙 | C1NA |
| 基本额定静载荷 | 107000 lbf 475000 N 475.00 kN |
| 基本额定动载荷 | 64000 lbf 284000 N 284.00 kN |
| 附件 | 开式 |
| 重量 | 12.840 lb 5.824 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN NN3026C1NAP5轴承尺寸规格
| 双列圆柱滚子轴承 - 圆柱孔 - NN型 - 尺寸 | |
| d | 5.1181 in 130.000 mm |
| D | 7.8740 in 200.000 mm |
| B | 2.0472 in 52.000 mm |
| C | 2.0472 in 52.000 mm |
| Ew | 7.1654 in 182.000 mm |
| r | 0.0787 in 2.000 mm |
| da min | 5.4724 in 139.000 mm |
| db min | 5.6299 in 143.000 mm |
| Db min | 7.2047 in 183.000 mm |
| Db max | 7.5197 in 191.000 mm |
| ras max | 0.0787 in 2.000 mm |
NTN NN3026C1NAP5轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

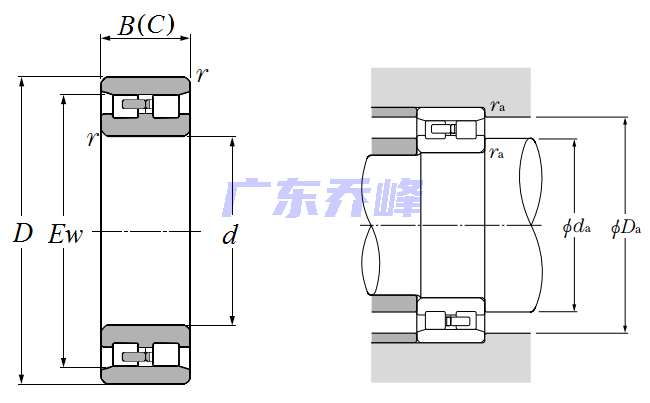

NTN NN3026C1NAP5轴承（二维剖面图）
NTN NN3026C1NAP5轴承尺寸图
