NTN NNU4926K轴承代号说明
N
N
U
4
9
2
6
K
NNU：内圈可双向分离，外圈不可分离
49：双列圆柱滚子轴承 49系列
26：内径：130 mm
K：锥孔，锥角 1:12
NNU：
内圈可双向分离，外圈不可分离
49：
双列圆柱滚子轴承 49系列
26：
内径：130 mm
K：
锥孔，锥角 1:12
NTN NNU4926K轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆锥孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，两片接合式，机加工黄铜 |
| 极限转速-油润滑 | 3900转/分钟 |
| 极限转速-脂润滑 | 3300转/分钟 |
| 锥角 | 1:12 |
| 精度 | ISO Class 0 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 99000 lbf 440000 N 440.00 kN |
| 基本额定动载荷 | 49500 lbf 220000 N 220.00 kN |
| 附件 | 开式 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN NNU4926K轴承尺寸规格
| 双列圆柱滚子轴承 - 圆锥孔 - NN型U - 尺寸 | |
| d | 5.1181 in 130.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.9685 in 50.000 mm |
| C | 1.9685 in 50.000 mm |
| Fw | 5.7480 in 146.000 mm |
| r | 0.0591 in 1.500 mm |
| da min | 5.4331 in 138.000 mm |
| db min | 5.5906 in 142.000 mm |
| Da max | 6.7717 in 172.000 mm |
| Db min | 6.6929 in 170.000 mm |
| Db max | 6.7717 in 172.000 mm |
| ras max | 0.0591 in 1.500 mm |
NTN NNU4926K轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

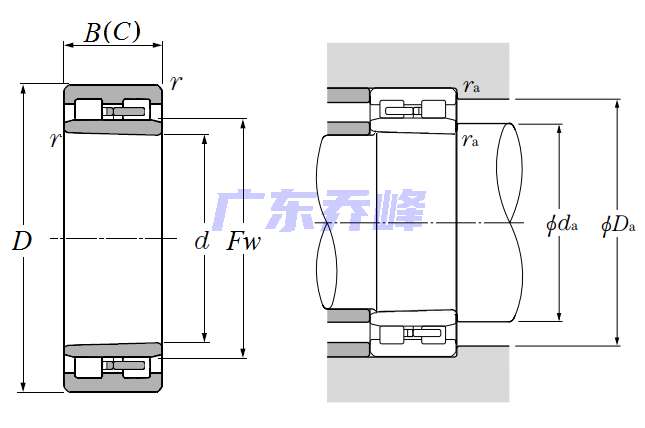

NTN NNU4926K轴承（二维剖面图）
NTN NNU4926K轴承尺寸图
