NTN NNU4984轴承代号说明
N
N
U
4
9
8
4
NNU：内圈可双向分离，外圈不可分离
49：双列圆柱滚子轴承 49系列
84：内径：420 mm
NNU：
内圈可双向分离，外圈不可分离
49：
双列圆柱滚子轴承 49系列
84：
内径：420 mm
NTN NNU4984轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱型 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 高强度，两片接合式，机加工黄铜 |
| 极限转速-油润滑 | 1100转/分钟 |
| 极限转速-脂润滑 | 900转/分钟 |
| 精度 | ISO Class 0 |
| 结构 | 双列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 1010000 lbf 4500000 N 4500.00 kN |
| 基本额定动载荷 | 390000 lbf 1740000 N 1740.00 kN |
| 附件 | 开式 |
| 重量 | 202.825 lb 92.000 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN NNU4984轴承尺寸规格
| 双列圆柱滚子轴承 - 圆柱孔 - NN型U - 尺寸 | |
| d | 16.5354 in 420.000 mm |
| D | 22.0472 in 560.000 mm |
| B | 5.5118 in 140.000 mm |
| C | 5.5118 in 140.000 mm |
| Fw | 18.3071 in 465.000 mm |
| r | 0.1575 in 4.000 mm |
| da min | 17.1654 in 436.000 mm |
| db min | 17.6378 in 448.000 mm |
| Da max | 21.4173 in 544.000 mm |
| ras max | 0.1181 in 3.000 mm |
NTN NNU4984轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

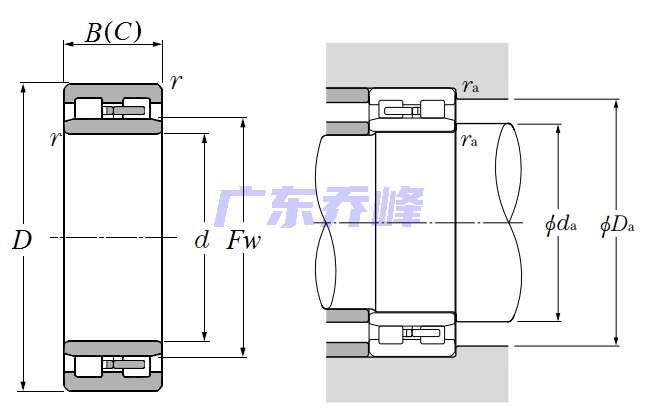

NTN NNU4984轴承（二维剖面图）
NTN NNU4984轴承尺寸图
