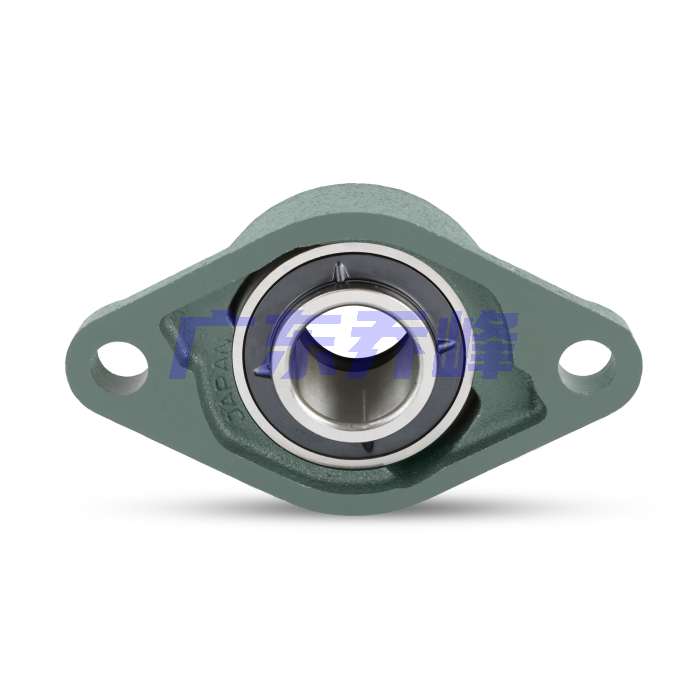

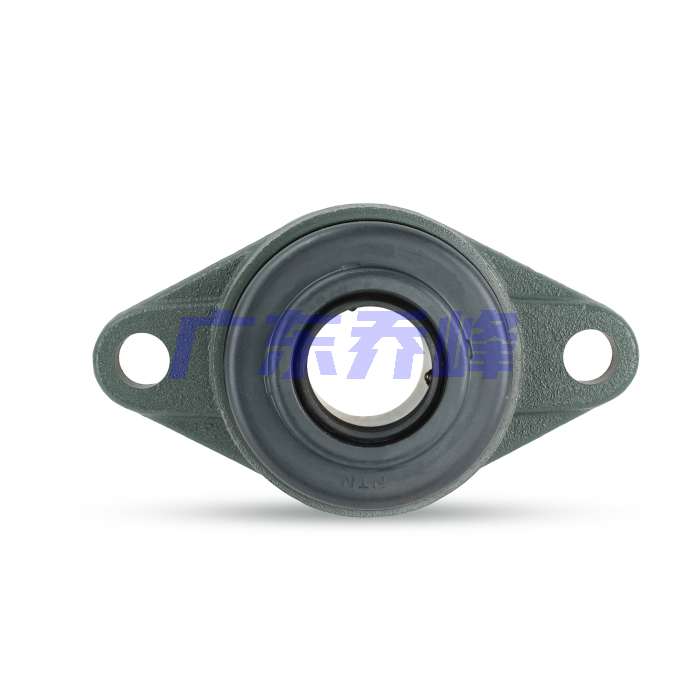

NTN S-UCFLX08D1轴承技术规格
| 类型 | 双螺栓菱形法兰式轴承座单元 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UCX08D1 |
| 轴承座型号 | FLX08D1 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 中型 |
| 基本额定动载荷 | 7300 lbf 32500 N 32.50 kN |
| 基本额定静载荷 | 4600 lbf 20400 N 20.40 kN |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN S-UCFLX08D1轴承尺寸规格
| 双螺栓菱形法兰式轴承座单元，带紧定螺钉，压制钢防尘盖，开式端盖，UCFL型 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| H | 7.0625 in 179.0 mm |
| L | 4.3750 in 111.0 mm |
| J | 5.8281 in 148.0 mm |
| A | 1.5625 in 40.0 mm |
| A1 | 0.6250 in 16.0 mm |
| A2 | 0.8594 in 22.0 mm |
| A4 | 2.4687 in 63.000 mm |
| N | 0.6250 in 16.0 mm |
| B | 1.9370 in 49.200 mm |
| S | 0.7480 in 19.000 mm |
| F | 0.1929 in 4.900 mm |
NTN S-UCFLX08D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN S-UCFLX08D1轴承（二维剖面图）
NTN S-UCFLX08D1轴承（二维前视图）
NTN S-UCFLX08D1轴承尺寸图
NTN S-UCFLX08D1轴承同尺寸型号
| S-UCFLX08D1 | 详细尺寸，d：40.000mm，h：179.00000mm，b：40.000mm，j：148.000mm，r：111.000mm |
| UCFLX08D1 | 详细尺寸，d：40.000mm，h：179.00000mm，b：40.000mm，j：148.000mm，r：111.000mm |
| SM-UCFLX08D1 | 详细尺寸，d：40.000mm，h：179.00000mm，b：40.000mm，j：148.000mm，r：111.000mm |
| 共计找到3条记录 | |
NTN S-UCFLX08D1轴承相关配件/适用型号
| UCX08D1 | 详细尺寸，d：40.000mm，dD：85.000mm，c：24.000mm，b：49.200mm，r：1.500mm |
