NTN S-UKP209D1 (When used with H2309X)轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定衬套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UK209D1 |
| 轴承座型号 | P209D1 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 7300 lbf 32500 N 32.50 kN |
| 基本额定静载荷 | 4600 lbf 20400 N 20.40 kN |
| 重量 | 5.500 lb 2.500 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN S-UKP209D1 (When used with H2309X)轴承尺寸规格
| 轴承座，带紧定衬套，压制钢防尘盖，开式端盖，UKP型 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| J | 5.7500 in 146.0 mm |
| L | 7.4687 in 190.0 mm |
| A | 2.1250 in 54.0 mm |
| A4 | 3.2188 in 82.000 mm |
| H | 2.1250 in 54.0 mm |
| H1 | 0.7812 in 20.0 mm |
| H2 | 4.1875 in 106.0 mm |
| L1 | 2.3750 in 60.0 mm |
| N | 0.6562 in 17.0 mm |
| N1 | 0.7812 in 20.0 mm |
| B1 | 1.9690 in 50.000 mm |
| F | 0.1929 in 4.900 mm |
| 注意 | 销售图纸反映的是不带紧定衬套的尺寸，实际上是带的，因此需要注意。如不能很好把握，可直接致电020-81178086咨询我们。 |
NTN S-UKP209D1 (When used with H2309X)轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN S-UKP209D1 (When used with H2309X)轴承（二维剖面图）
NTN S-UKP209D1 (When used with H2309X)轴承（二维前视图）

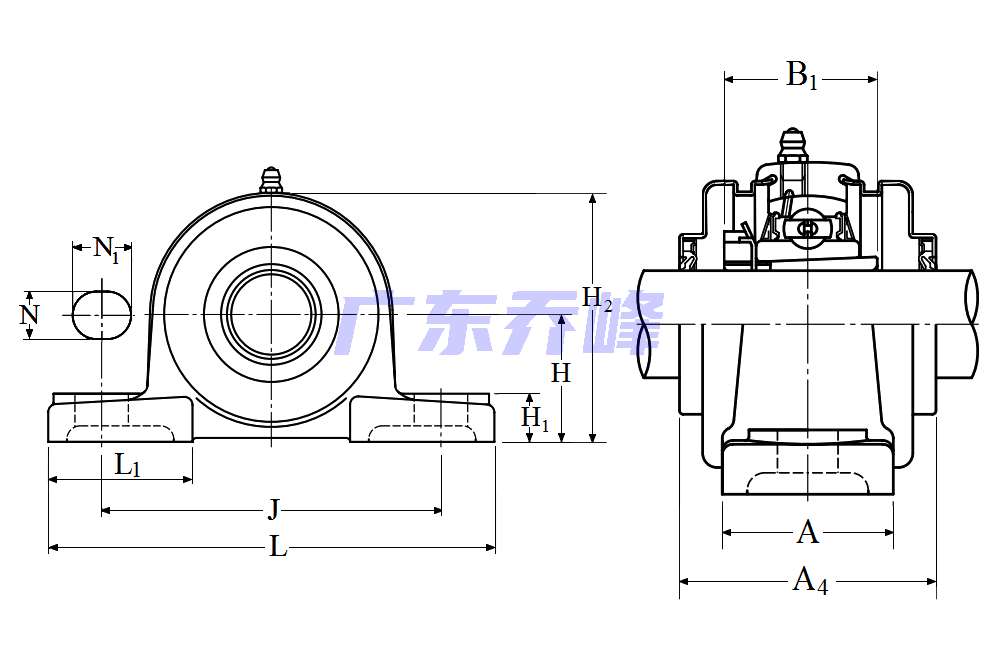

NTN S-UKP209D1 (When used with H2309X)轴承尺寸图
NTN S-UKP209D1 (When used with H2309X)轴承同尺寸型号
| S-UKP209D1 (When used with H2309X) | 详细尺寸，d：40.000mm，j：146.000mm，be：82.000mm，2b：106.000mm，r：190.000mm |
| SM-UKP209D1 (When used with H2309X) | 详细尺寸，d：40.000mm，j：146.000mm，be：82.000mm，2b：106.000mm，r：190.000mm |
| 共计找到2条记录 | |
NTN S-UKP209D1 (When used with H2309X)轴承相关配件/适用型号
| UK209D1 | 详细尺寸，d：45.000mm，dD：85.000mm，c：22.000mm，b：31.000mm |
