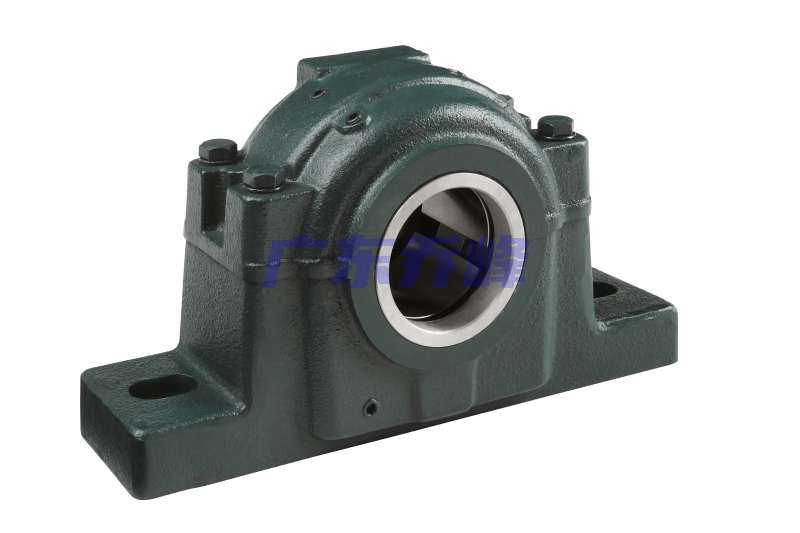

NTN SAF22544X7.15/16轴承技术规格
| 类型 | 轴承座 |
| 轴承类型 | 调心滚子轴承 |
| 锁紧装置 | 紧定衬套 |
| 密封型式 | 三重密封 |
| 轴承型号 | 22244EMKD1 |
| 轴承座型号 | SAF544G2 |
| SNW型紧定套型号 | SNW44X7.15/16 |
| H型紧定套型号 | HA3144 |
| 三层密封圈（2 incl.）型号 | LER167 |
| 稳定环（2 incl.）型号 | SR400X23C |
| 端盖型号 | MF715 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 两片接合式 |
| 安装类型 | 四螺栓 |
| 性能 | 重型 |
| 端盖类型 | 开式 |
| 基本额定动载荷 | 495000 lbf 2210000 N 2210.00 kN |
| 基本额定静载荷 | 605000 lbf 2690000 N 2690.00 kN |
| 极限转速 | 1500转/分钟 |
| 应用温度范围 | -40 to 400 ºF -40 to 200 ºC |
| 润滑方式 | 可再润滑 |
NTN SAF22544X7.15/16轴承尺寸规格
| 剖分式轴承座，铸铁外壳，SAF型 - 尺寸 | |
| d | 7.9375 in 201.613 mm |
| H1 | 9.5000 in 241.3 mm |
| L | 32.7500 in 832.0 mm |
| H2 | 3.7500 in 95.0 mm |
| J Min. | 24.7500 in 629.0 mm |
| J Max. | 27.8750 in 708.0 mm |
| n | 5.2500 in 133.0 mm |
| n1 | 3.1875 in 81.0 mm |
| n2 | 1.6250 in 41.0 mm |
| H | 18.6250 in 473.0 mm |
| A | 11.6875 in 297.0 mm |
| 注意 | 销售图纸反映的是不带紧定衬套的尺寸，实际上是带的，因此需要注意。如不能很好把握，可直接致电020-81178086咨询我们。 |
NTN SAF22544X7.15/16轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN SAF22544X7.15/16轴承（二维剖面图）
NTN SAF22544X7.15/16轴承（二维前视图）

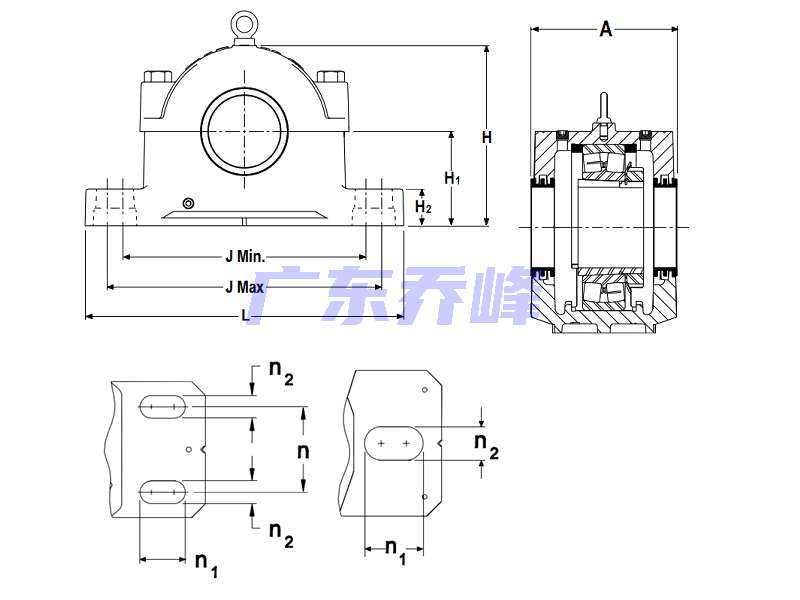

NTN SAF22544X7.15/16轴承尺寸图
NTN SAF22544X7.15/16轴承同尺寸型号
| SAF23544X7.15/16 | 详细尺寸，d：201.613mm，h：473.00000mm，t：95.000mm，r：832.000mm，r2max：241.300mm |
| SAFD22544X7.15/16 | 详细尺寸，d：201.613mm，h：473.00000mm，t：95.000mm，r：832.000mm，r2max：241.300mm |
| SAF22544X7.15/16 | 详细尺寸，d：201.613mm，h：473.00000mm，t：95.000mm，r：832.000mm，r2max：241.300mm |
| SAFD23544X7.15/16 | 详细尺寸，d：201.613mm，h：473.00000mm，t：95.000mm，r：832.000mm，r2max：241.300mm |
| 共计找到4条记录 | |
NTN SAF22544X7.15/16轴承相关配件/适用型号
| 22244EMKD1 | 详细尺寸，d：220.000mm，dD：400.000mm，b：108.000mm，r：4.000mm |
| HA3144 | 详细尺寸，d：201.613mm，dD：280.000mm，c：32.000mm，r：158.000mm |
