NTN SES206-20轴承代号说明
S
E
S
2
0
6
-
2
0
S：不锈钢材质
ES：带偏心锁紧套，窄内圈
2：系列：轻型承重
06：内径系列：30 mm 系列
-：内径分隔符
20：内径：1.25 in
S：
不锈钢材质
ES：
带偏心锁紧套，窄内圈
2：
系列：轻型承重
06：
内径系列：30 mm 系列
-：
内径分隔符
20：
内径：1.25 in
NTN SES206-20轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 不锈钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 5300转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 结构 | 单列 |
| 锁紧装置 | 偏心锁紧套 |
| 锁紧装置型号 | EL206-20 |
| 润滑方式 | 可再润滑 |
| 基础外圈型号 | 206 |
| 径向游隙 | CN |
| 基本额定静载荷 | 2590 lbf 11500 N 11.50 kN |
| 基本额定动载荷 | 3450 lbf 15300 N 15.30 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN SES206-20轴承尺寸规格
| 外球面轴承 w 带偏心锁紧套，狭窄内圈 - 球面外圈 - 尺寸 | |
| d | 1-1/4 in 31.750 mm |
| D | 2.4409 in 62.000 mm |
| C | 0.6299 in 16.000 mm |
| B | 0.9370 in 23.800 mm |
| B1 | 1.4055 in 35.700 mm |
| r | 0.0197 in 0.500 mm |
| ds | M6x1 |
| G | 0.2362 in 6.000 mm |
| d3 | 1.7520 in 44.500 mm |
| B5 | 0.6260 in 15.900 mm |
| S1 | 1.0906 in 27.700 mm |
| S | 0.3150 in 8.000 mm |
NTN SES206-20轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。

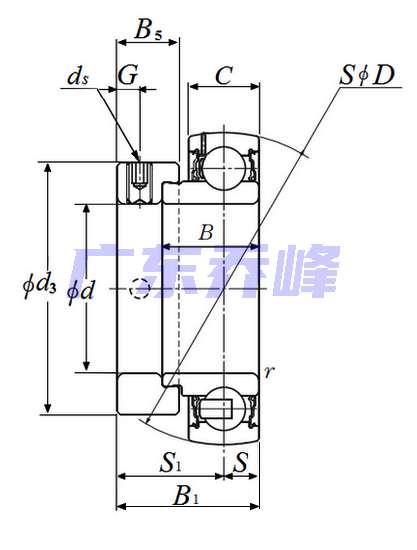

NTN SES206-20轴承（二维剖面图）
NTN SES206-20轴承尺寸图
