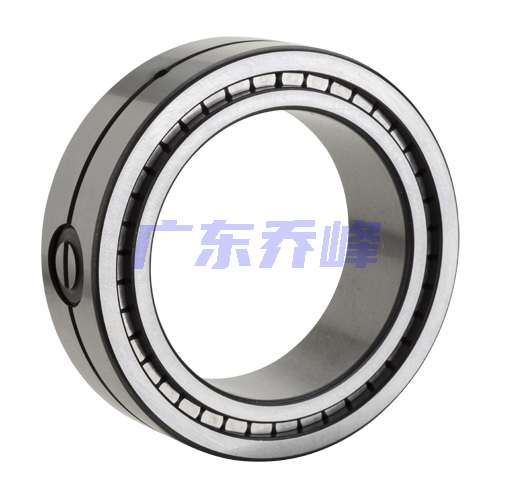

NTN SL02-4912轴承代号说明
S
L
0
2
-
4
9
1
2
SL：SL型双列满装圆柱滚子轴承
02-：SL02系列，自由端轴承
49：双列圆柱滚子轴承 49系列
12：内径：60 mm
SL：
SL型双列满装圆柱滚子轴承
02-：
SL02系列，自由端轴承
49：
双列圆柱滚子轴承 49系列
12：
内径：60 mm
NTN SL02-4912轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架材质 | 无 |
| 极限转速-油润滑 | 3300转/分钟 |
| 极限转速-脂润滑 | 1700转/分钟 |
| 结构 | 双列 |
| 公差 | ISO Class 0（RBEC 1） |
| 注油孔 | 带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 30500 lbf 136000 N 136.00 kN |
| 基本额定动载荷 | 16400 lbf 73000 N 73.00 kN |
| 附件 | 开式 |
| 重量 | 0.966 lb 0.438 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN SL02-4912轴承尺寸规格
| 双列圆柱滚子轴承带Free Side - SL02型 - 尺寸 | |
| d | 2.3622 in 60.000 mm |
| D | 3.3465 in 85.000 mm |
| B | 0.9843 in 25.000 mm |
| C | 0.9843 in 25.000 mm |
| J | 2.7362 in 69.500 mm |
| K | 2.9724 in 75.500 mm |
| r | 0.0394 in 1.000 mm |
| e（允许轴向移动） | 0.0394 in 1.000 mm |
| da min | 2.5984 in 66.000 mm |
| Da max | 3.1102 in 79.000 mm |
| ras max | 0.0394 in 1.000 mm |
NTN SL02-4912轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

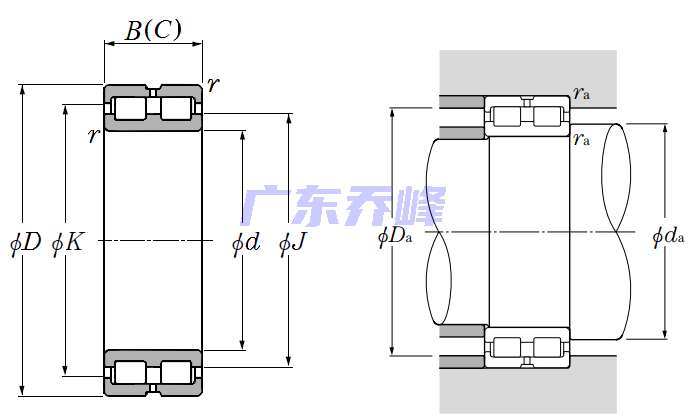

NTN SL02-4912轴承（二维剖面图）
NTN SL02-4912轴承尺寸图
