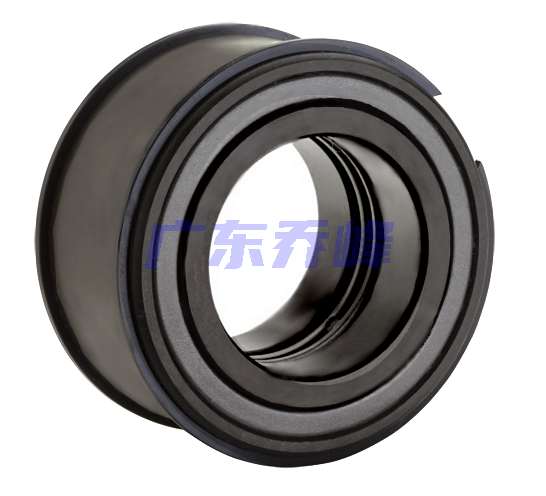

NTN SL04-5008LLNR轴承代号说明
S
L
0
4
-
5
0
0
8
L
L
N
R
SL：SL型双列满装圆柱滚子轴承
04-：SL04系列，固定端轴承，内圈润滑油槽油孔
50：双列圆柱滚子轴承 50系列
08：内径：40 mm
LL：双面密封
NR：带止动环和止动槽
SL：
SL型双列满装圆柱滚子轴承
04-：
SL04系列，固定端轴承，内圈润滑油槽油孔
50：
双列圆柱滚子轴承 50系列
08：
内径：40 mm
LL：
双面密封
NR：
带止动环和止动槽
NTN SL04-5008LLNR轴承技术规格
| 类型 | 圆柱滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 硬化合金钢 |
| 保持架型式 | 无 |
| 保持架材质 | 无 |
| 精度 | ISO Class 0 |
| 结构 | 双列 |
| 注油孔 | 不带注油孔 |
| 径向游隙 | CN |
| 基本额定静载荷 | 26100 lbf 116000 N 116.00 kN |
| 基本额定动载荷 | 17900 lbf 79500 N 79.50 kN |
| 附件 | 双面密封 |
| 重量 | 1.237 lb 0.561 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN SL04-5008LLNR轴承尺寸规格
| 滑轮用双列圆柱滚子轴承带止动环 - 尺寸 | |
| d | 1.5748 in 40.000 mm |
| D | 2.6772 in 68.000 mm |
| B | 1.4961 in 38.000 mm |
| C | 1.4567 in 37.000 mm |
| D1 | 2.5319 in 64.310 mm |
| D2 | 2.8268 in 71.800 mm |
| f | 0.0787 in 2.000 mm |
| p | 1.0236 in 26.000 mm |
| J | 2.0079 in 51.000 mm |
| Cf | 1.1024 in 28.000 mm |
| Cf1 | 1.1024 in 28.000 mm |
| S | 0.1772 in 4.500 mm |
| E1 | 3.2283 in 82.000 mm |
| t | 0.0315 in 0.800 mm |
| 倒角角度 | 30 º |
| r | 0.0394 in 1.000 mm |
| da min | 1.7126 in 43.500 mm |
NTN SL04-5008LLNR轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

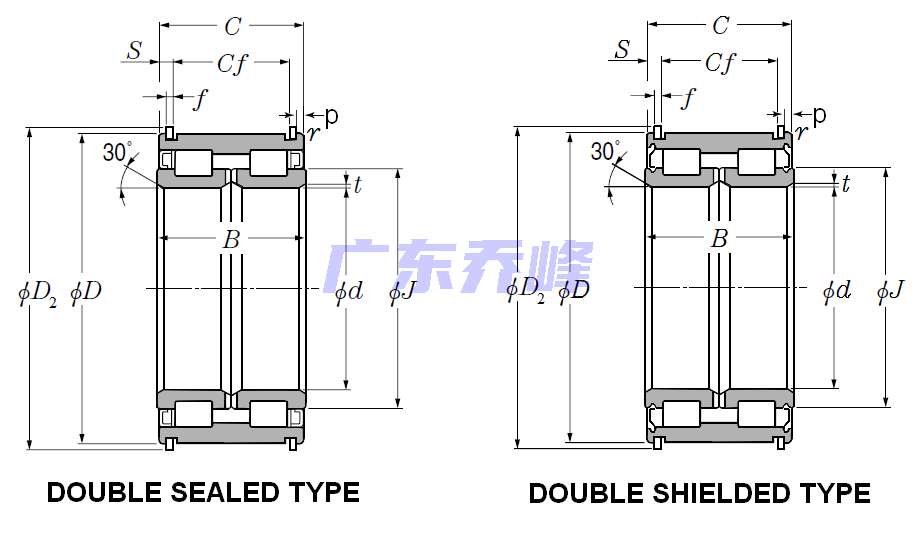

NTN SL04-5008LLNR轴承（二维剖面图）
NTN SL04-5008LLNR轴承尺寸图
