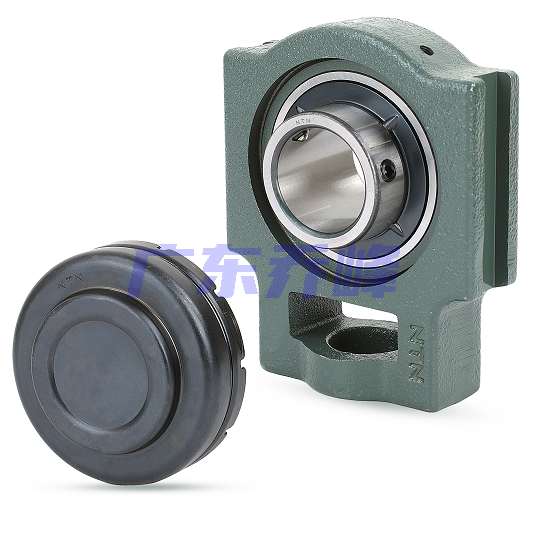

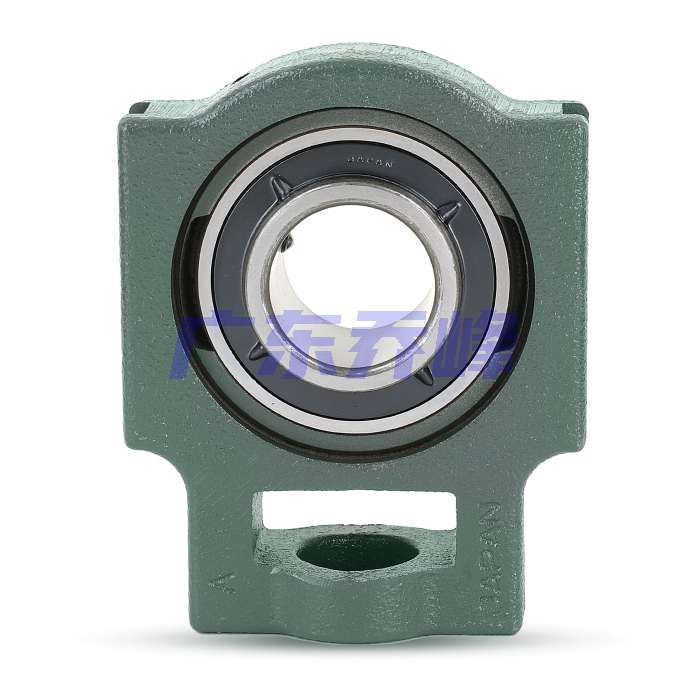

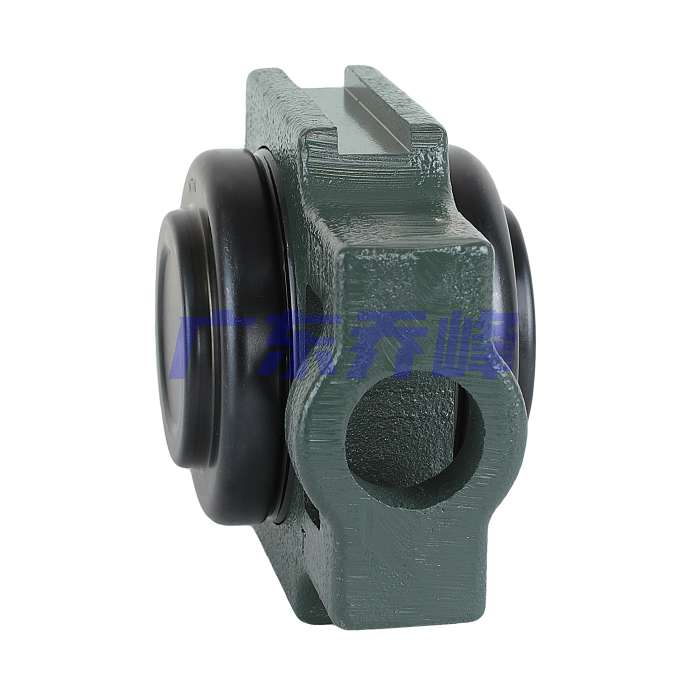

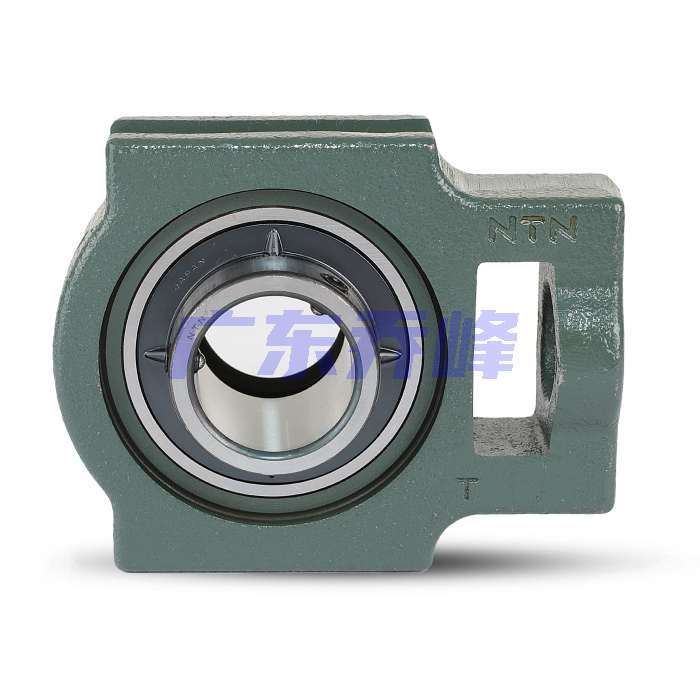

NTN SM-UCT205-015D1轴承技术规格
| 类型 | 滑块式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UC205-015D1 |
| 轴承座型号 | T205D1 |
| 壳体材质 | 铸铁 |
| 性能 | 轻型 |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 基本额定静载荷 | 1760 lbf 7850 N 7.85 kN |
| 极限转速 | 5900转/分钟 |
| 重量 | 2.000 lb 0.900 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN SM-UCT205-015D1轴承尺寸规格
| 滑块式轴承座，铸造外壳，带紧定螺钉，压制钢防尘盖，封闭端盖，UCT型 - 尺寸 | |
| d | 0.9375 in 23.813 mm |
| L | 3.8125 in 97.0 mm |
| H | 3.5000 in 89.0 mm |
| A4 | 2.2500 in 57.000 mm |
| H1 | 2.9844 in 76.0 mm |
| H2 | 2.0000 in 51.0 mm |
| L1 | 2.4375 in 62.0 mm |
| L2 | 0.4687 in 12.0 mm |
| L3 | 2.0000 in 51.0 mm |
| N | 0.7500 in 19.0 mm |
| N1 | 0.6250 in 16.0 mm |
| N2 | 1.2500 in 32.0 mm |
| A | 1.2500 in 32.0 mm |
| A1 | 0.4724 in 12.0 mm |
| A2 | 0.9375 in 24.0 mm |
| r | 1.3750 in 35.0 mm |
| B | 1.3425 in 34.100 mm |
| S | 0.5630 in 14.300 mm |
| F | 0.1772 in 4.500 mm |
NTN SM-UCT205-015D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN SM-UCT205-015D1轴承（二维剖面图）
NTN SM-UCT205-015D1轴承（二维前视图）

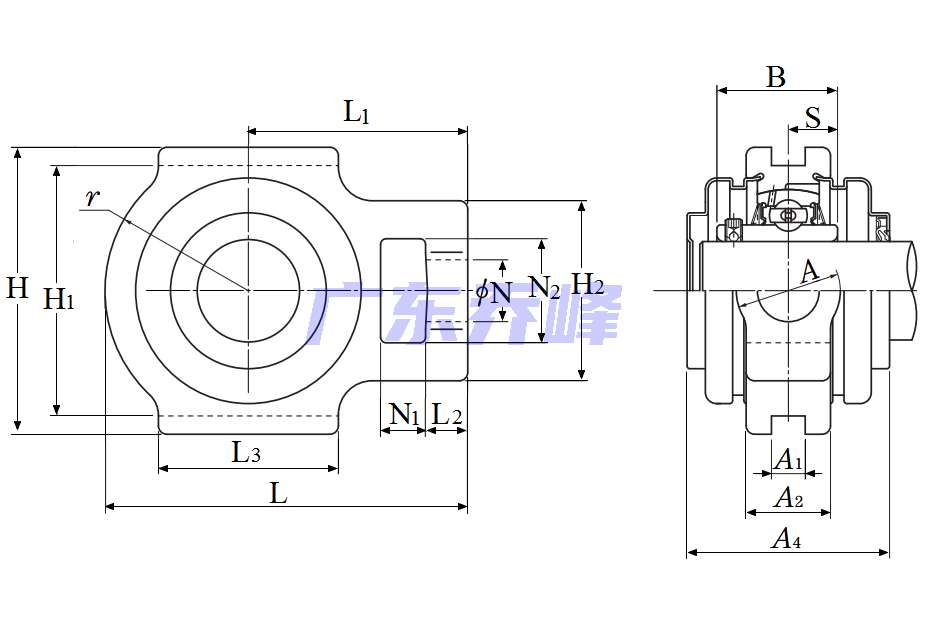

NTN SM-UCT205-015D1轴承尺寸图
NTN SM-UCT205-015D1轴承同尺寸型号
| S-UCT205-015D1 | 详细尺寸，d：23.813mm，h：89.00000mm，be：57.000mm，r：97.000mm，r2max：76.000mm |
| SM-UCT205-015D1 | 详细尺寸，d：23.813mm，h：89.00000mm，be：57.000mm，r：97.000mm，r2max：76.000mm |
| 共计找到2条记录 | |
NTN SM-UCT205-015D1轴承相关配件/适用型号
| UC205-015D1 | 详细尺寸，d：23.813mm，dD：52.000mm，c：17.000mm，b：34.100mm，r：1.000mm |
