NTN SM-UKFL205D1 (when used with H2305X)轴承技术规格
| 类型 | 双螺栓菱形法兰式轴承座单元 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定衬套 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UK205D1 |
| 轴承座型号 | FL205D1 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 封闭式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 3150 lbf 14000 N 14.00 kN |
| 基本额定静载荷 | 1760 lbf 7850 N 7.85 kN |
| 重量 | 1.500 lb 0.700 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN SM-UKFL205D1 (when used with H2305X)轴承尺寸规格
| 双螺栓菱形法兰式轴承座单元，铸造外壳，带紧定衬套，压制钢防尘盖，封闭端盖，UKFL型 - 尺寸 | |
| d | 0.7874 in 20.000 mm |
| H | 5.1250 in 130.0 mm |
| L | 2.6875 in 68.0 mm |
| J | 3.8906 in 99.0 mm |
| A | 1.0625 in 27.0 mm |
| A1 | 0.5000 in 13.0 mm |
| A2 | 0.6250 in 16.0 mm |
| A4 | 1.7500 in 44.500 mm |
| N | 0.6250 in 16.0 mm |
| B1 | 1.3780 in 35.000 mm |
| F | 0.1772 in 4.500 mm |
| 注意 | 销售图纸反映的是不带紧定衬套的尺寸，实际上是带的，因此需要注意。如不能很好把握，可直接致电020-81178086咨询我们。 |
NTN SM-UKFL205D1 (when used with H2305X)轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN SM-UKFL205D1 (when used with H2305X)轴承（二维剖面图）
NTN SM-UKFL205D1 (when used with H2305X)轴承（二维前视图）

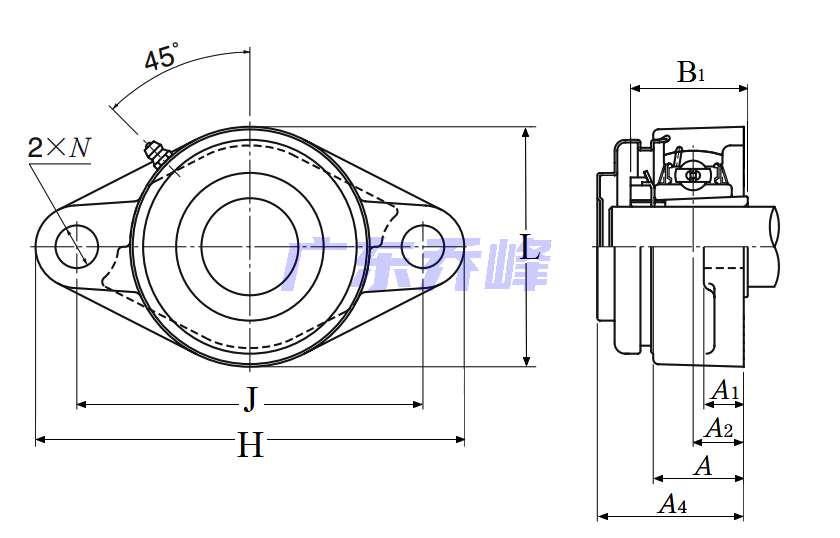

NTN SM-UKFL205D1 (when used with H2305X)轴承尺寸图
NTN SM-UKFL205D1 (when used with H2305X)轴承同尺寸型号
| SM-UKFL205D1 (when used with H2305X) | 详细尺寸，d：20.000mm，h：130.00000mm，b：27.000mm，j：99.000mm，r：68.000mm |
| S-UKFL205D1 (when used with H2305X) | 详细尺寸，d：20.000mm，h：130.00000mm，b：27.000mm，j：99.000mm，r：68.000mm |
| UKFL205D1 (when used with H2305X) | 详细尺寸，d：20.000mm，h：130.00000mm，b：27.000mm，j：99.000mm，r：68.000mm |
| 共计找到3条记录 | |
NTN SM-UKFL205D1 (when used with H2305X)轴承相关配件/适用型号
| UK205D1 | 详细尺寸，d：25.000mm，dD：52.000mm，c：17.000mm，b：23.000mm |
