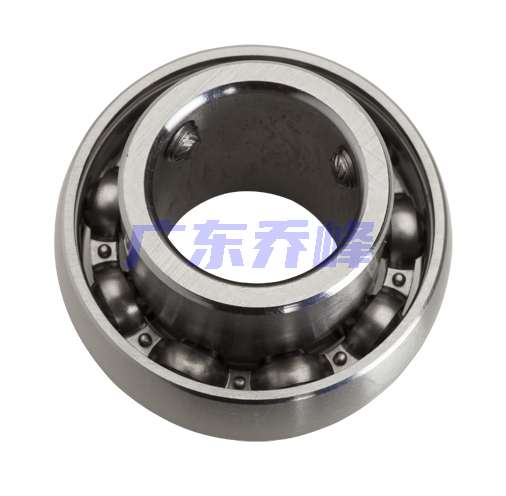

NTN SUC205-16FG1轴承代号说明
S
U
C
2
0
5
-
1
6
F
G
1
S：不锈钢材质
UC：宽内圈，紧定螺钉式，带抛油环
2：系列：轻型承重
05：内径系列：25 mm 系列
-：内径分隔符
16：内径：1 in
FG1：食品级固体润滑油，不可再润滑
S：
不锈钢材质
UC：
宽内圈，紧定螺钉式，带抛油环
2：
系列：轻型承重
05：
内径系列：25 mm 系列
-：
内径分隔符
16：
内径：1 in
FG1：
食品级固体润滑油，不可再润滑
NTN SUC205-16FG1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 不锈钢 |
| 滚珠材质 | 钢 |
| 极限转速-脂润滑 | 5100转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 硅胶 |
| 精度等级 | ISO Class 0 |
| 性能 | 标准 |
| 锁紧装置 | 紧定螺钉 |
| 润滑方式 | 不可再润滑 |
| 基本额定静载荷 | 1800 lbf 8000 N 8.00 kN |
| 基本额定动载荷 | 2470 lbf 11000 N 11.00 kN |
| 附件 | 双面密封 |
| 应用温度范围 | -4 to 250 ºF -20 to 120 ºC |
NTN SUC205-16FG1轴承尺寸规格
| 不锈钢材质带紧定螺钉的外球面轴承 - SUC/MUC - 尺寸 | |
| d | 1 in 25.400 mm |
| D | 2.0472 in 52.000 mm |
| C | 0.6693 in 17.000 mm |
| B | 1.3425 in 34.100 mm |
| r | 0.0197 in 0.500 mm |
| ds | 1/4-28 UNF |
| G | 0.1969 in 5.000 mm |
| S1 | 0.8740 in 22.200 mm |
| S | 0.4685 in 11.900 mm |
NTN SUC205-16FG1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

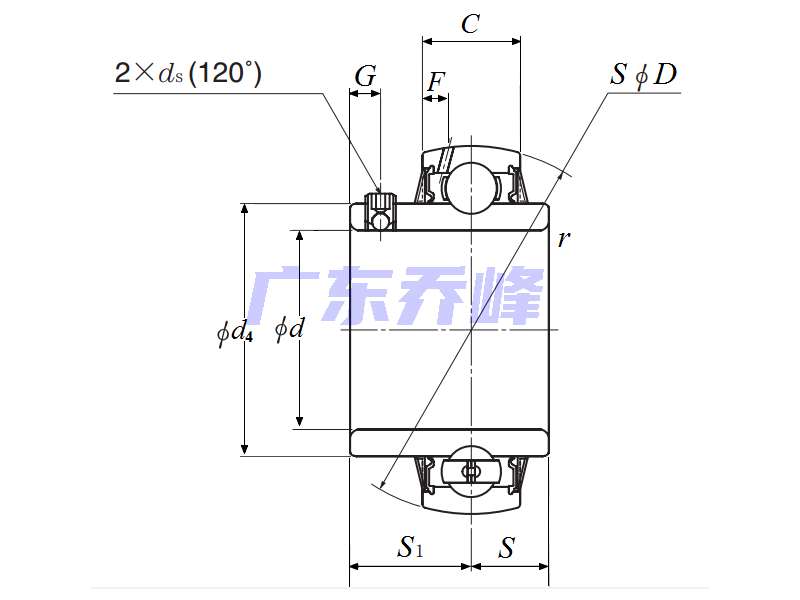

NTN SUC205-16FG1轴承（二维剖面图）
NTN SUC205-16FG1轴承尺寸图
