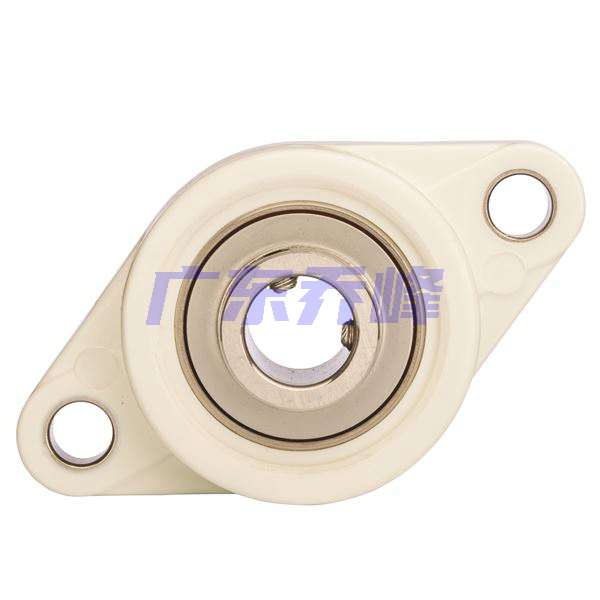

NTN SUCNFL208-24轴承技术规格
| 类型 | 双螺栓菱形法兰式轴承座单元 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 硅胶 |
| 轴承型号 | SUC208-24 |
| 轴承座型号 | WNFL208 |
| 嵌入材质 | 不锈钢 |
| 壳体材质 | 热塑性塑胶 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 正常 |
| 基本额定动载荷 | 5130 lbf 22800 N 22.80 kN |
| 基本额定静载荷 | 4090 lbf 18200 N 18.20 kN |
| 极限转速 | 3300转/分钟 |
| 重量 | 1.940 lb 0.880 kg |
| 应用温度范围 | -4 to 250 ºF -20 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN SUCNFL208-24轴承尺寸规格
| 双螺栓菱形法兰式轴承座单元，热塑性外壳，带紧定螺钉，SUCNFL型 - 尺寸 | |
| d | 1.5000 in 38.100 mm |
| H | 6.8900 in 175.0 mm |
| L | 3.9400 in 100.0 mm |
| J | 5.6700 in 144.0 mm |
| A | 1.4800 in 37.5 mm |
| A1 | 0.7900 in 20.0 mm |
| A2 | 2.0400 in 51.700 mm |
| e | 0.8500 in 21.5 mm |
| N | 0.5500 in 14.0 mm |
| B | 1.9370 in 49.200 mm |
| S | 0.7480 in 19.000 mm |
NTN SUCNFL208-24轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN SUCNFL208-24轴承（二维剖面图）
NTN SUCNFL208-24轴承（二维前视图）
NTN SUCNFL208-24轴承尺寸图
NTN SUCNFL208-24轴承同尺寸型号
| SUCNFL208-24 | 详细尺寸，d：38.100mm，h：175.00000mm，b：37.500mm，j：144.000mm，r：100.000mm |
| 共计找到1条记录 | |
NTN SUCNFL208-24轴承相关配件/适用型号
| SUC208-24 | 详细尺寸，d：38.100mm，dD：80.000mm，c：21.000mm，b：49.200mm，r：1.000mm |
