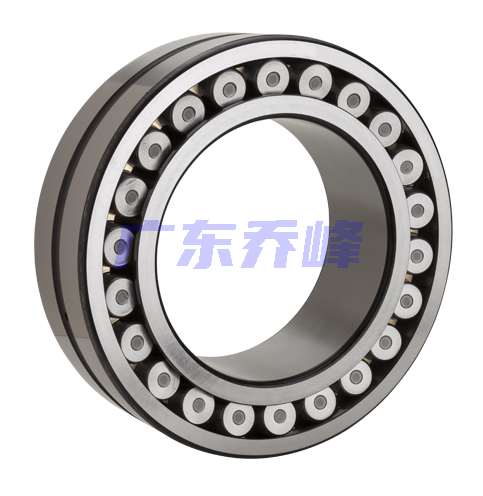

NTN TS3-21317D1轴承代号说明
T
S
3
-
2
1
3
1
7
D
1
TS3-：高温轴承，最高200 °C
2：调心滚子轴承
1：宽度尺寸系列：1系列
3：外径尺寸系列：3系列
17：内径：85 mm
D1：外圈润滑油槽油孔
TS3-：
高温轴承，最高200 °C
2：
调心滚子轴承
1：
宽度尺寸系列：1系列
3：
外径尺寸系列：3系列
17：
内径：85 mm
D1：
外圈润滑油槽油孔
NTN TS3-21317D1轴承技术规格
| 类型 | 调心滚子轴承 |
| 内孔型式 | 圆柱孔 |
| 材质 | 淬透钢 |
| 保持架型式 | 高强度，两片接合式，机加工 |
| 保持架材质 | 黄铜 |
| e | 0.25 |
| Y1 | 2.69 |
| Y2 | 4.00 |
| Y0 | 2.63 |
| 系列 | 213 |
| 径向游隙 | CN |
| 外圈矫正 | 重新润滑 |
| 公差 | JIS-0 RBEC-1 |
| 附件 | 开式 |
| 重量 | 11.795 lb 5.350 kg |
| 应用温度范围 | -40 to 390 ºF -40 to 200 ºC |
NTN TS3-21317D1轴承尺寸规格
| 调心滚子轴承 - 圆柱孔&注油槽，213系列 - 尺寸 | |
| d | 3.3465 in 85.000 mm |
| D | 7.0866 in 180.000 mm |
| B | 1.6142 in 41.000 mm |
| r | 0.1181 in 3.000 mm |
| W0 | 0.2756 in 7.000 mm |
| d0 | 0.1575 in 4.000 mm |
| da min | 3.8976 in 99.000 mm |
| Da max | 6.5354 in 166.000 mm |
| ras max | 0.0984 in 2.500 mm |
NTN TS3-21317D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN TS3-21317D1轴承（二维前视图）
NTN TS3-21317D1轴承尺寸图
