NTN UC218D1轴承代号说明
U
C
2
1
8
D
1
UC：宽内圈，紧定螺钉式，带抛油环
2：系列：轻型承重
18：内径：90 mm
D1：带油槽油孔，可再润滑
UC：
宽内圈，紧定螺钉式，带抛油环
2：
系列：轻型承重
18：
内径：90 mm
D1：
带油槽油孔，可再润滑
NTN UC218D1轴承技术规格
| 类型 | 外球面轴承 |
| 内孔型式 | 圆柱孔 |
| 轴承类型 | 滚珠轴承 |
| 材质 | 淬透钢 |
| 极限转速-脂润滑 | 1700转/分钟 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 精度等级 | ISO Class 0 |
| 性能 | 标准 |
| 锁紧装置 | 紧定螺钉 |
| 润滑方式 | 可再润滑 |
| 基础外圈型号 | 218 |
| 基本额定静载荷 | 16100 lbf 71500 N 71.50 kN |
| 基本额定动载荷 | 21600 lbf 96000 N 96.00 kN |
| 附件 | 双面密封 |
| 重量 | 0.772 lb 0.350 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
NTN UC218D1轴承尺寸规格
| 带紧定螺钉的外球面轴承，宽外圈 - 球面外圈 - 尺寸 | |
| d | 3-11/20 in 90.000 mm |
| D | 6.2992 in 160.000 mm |
| C | 1.4567 in 37.000 mm |
| B | 3.7795 in 96.000 mm |
| r | 0.0984 in 2.500 mm |
| ds | M12x1.5 |
| G | 0.4724 in 12.000 mm |
| d4 | 4.3937 in 111.600 mm |
| S1 | 2.2165 in 56.300 mm |
| S | 1.5630 in 39.700 mm |
| F | 0.3858 in 9.800 mm |
NTN UC218D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。

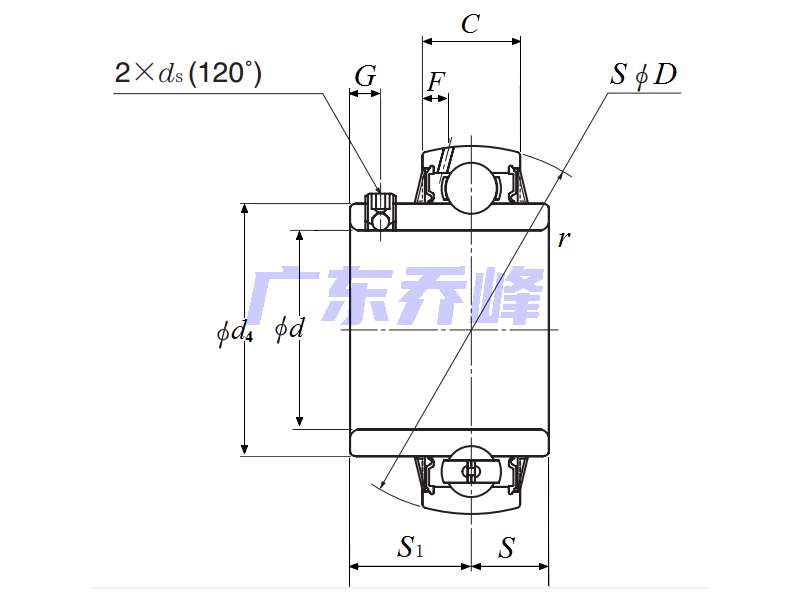

NTN UC218D1轴承（二维剖面图）
NTN UC218D1轴承尺寸图
NTN UC218D1轴承相关配件/适用型号
| CM-UCP218D1 | 详细尺寸，d：90.000mm，h：101.60000mm，j：262.000mm，bi：165.000mm，t：204.000mm，r：327.000mm |
| C-UCP218D1 | 详细尺寸，d：90.000mm，h：101.60000mm，j：262.000mm，bi：165.000mm，t：204.000mm，r：327.000mm |
| UCPG218D1 | 详细尺寸，d：90.000mm，h：101.60000mm，b：65.000mm，j：262.000mm，2b：200.000mm，r：327.000mm |
| UCP218D1 | 详细尺寸，d：90.000mm，h：101.60000mm，b：88.000mm，j：262.000mm，2b：200.000mm，r：327.000mm |
| C-UCFL218D1 | 详细尺寸，d：90.000mm，h：320.00000mm，b：122.000mm，j：265.000mm，r：205.000mm |
| CM-UCFL218D1 | 详细尺寸，d：90.000mm，h：320.00000mm，b：122.000mm，j：265.000mm，r：205.000mm |
| UCFL218D1 | 详细尺寸，d：90.000mm，h：320.00000mm，b：68.000mm，j：265.000mm，r：205.000mm |
| UCFC218D1 | 详细尺寸，d：90.000mm，c：50.000mm，b：68.000mm，j：220.000mm，r：265.000mm |
| C-UCF218D1 | 详细尺寸，d：90.000mm，b：68.000mm，j：187.000mm，bi：122.000mm，r：235.000mm |
| CM-UCF218D1 | 详细尺寸，d：90.000mm，b：68.000mm，j：187.000mm，bi：122.000mm，r：235.000mm |
| UCF218D1 | 详细尺寸，d：90.000mm，c：96.300mm，b：68.000mm，j：187.000mm，r：235.000mm |
NTN UC218D1轴承在售型号
| 在售型号 | 库存数量 | 市场价 |
| UC218D1 | 1318 | 381.02 |
| 注：可直接联系销售人员了解详情。 | ||
