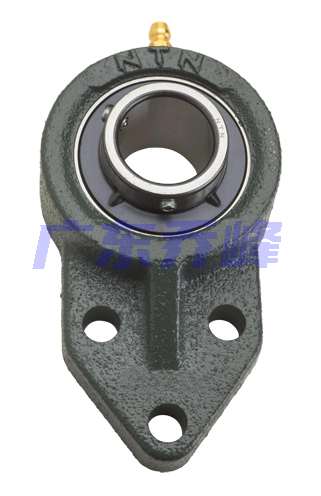

NTN UCFH206-101D1轴承技术规格
| 类型 | 三螺栓法兰式轴承座 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | UC206-101D1 |
| 轴承座型号 | FH206D1 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 性能 | 轻型 |
| 基本额定动载荷 | 4400 lbf 19500 N 19.50 kN |
| 基本额定静载荷 | 2540 lbf 11300 N 11.30 kN |
| 极限转速 | 4900转/分钟 |
| 重量 | 2.000 lb 0.900 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN UCFH206-101D1轴承尺寸规格
| 三螺栓法兰式轴承座单元，铸造外壳，带紧定螺钉，UCFH型 - 尺寸 | |
| d | 1.0625 in 26.988 mm |
| L | 3.0625 in 78.0 mm |
| J | 1.5781 in 40.0 mm |
| A | 1.2188 in 31.0 mm |
| A0 | 1.5781 in 40.200 mm |
| A1 | 0.5000 in 13.0 mm |
| A2 | 0.7031 in 18.0 mm |
| H | 1.9688 in 50.0 mm |
| H1 | 1.1406 in 29.0 mm |
| H2 | 2.1563 in 55.0 mm |
| H3 | 5.1250 in 130.0 mm |
| L1 | 2.5625 in 65.0 mm |
| N | 0.3906 in 10.0 mm |
| B | 1.5000 in 38.100 mm |
| S | 0.6260 in 15.900 mm |
| F | 0.1811 in 4.600 mm |
NTN UCFH206-101D1轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
3、如发现图纸有误，欢迎及时告知我们。
NTN UCFH206-101D1轴承（二维剖面图）
NTN UCFH206-101D1轴承（二维前视图）
NTN UCFH206-101D1轴承尺寸图
NTN UCFH206-101D1轴承同尺寸型号
| UCFH206-101D1 | 详细尺寸，d：26.988mm，h：78.00000mm，c：13.000mm，b：31.000mm，j：40.000mm |
| 共计找到1条记录 | |
NTN UCFH206-101D1轴承相关配件/适用型号
| UC206-101D1 | 详细尺寸，d：26.988mm，dD：62.000mm，c：20.000mm，b：38.100mm，r：1.000mm |
