NTN UCFLUX-1.3/16轴承技术规格
| 类型 | 双螺栓菱形法兰式轴承座单元 |
| 轴承类型 | 滚珠轴承 |
| 锁紧装置 | 紧定螺钉 |
| 密封型式 | 接触式 |
| 密封圈材质 | 丁腈橡胶 |
| 轴承型号 | A-UCX06-103D1 |
| 轴承座型号 | FLU207D1V50 |
| 壳体材质 | 铸铁 |
| 壳体铸造型式 | 一体成型 |
| 端盖类型 | 开式 |
| 表面涂层 | 黑色氧化物 |
| 性能 | 中型 |
| 基本额定动载荷 | 5800 lbf 25700 N 25.70 kN |
| 基本额定静载荷 | 3450 lbf 15300 N 15.30 kN |
| 最大拧紧力矩 | 43磅·英寸 |
| 极限转速 | 4000转/分钟 |
| 重量 | 3.291 lb 1.493 kg |
| 应用温度范围 | -40 to 250 ºF -40 to 120 ºC |
| 润滑方式 | 可再润滑 |
NTN UCFLUX-1.3/16轴承尺寸规格
| 超一流双螺栓法兰式轴承座，带紧定螺钉，UCFLUX型 - 尺寸 | |
| d | 1-3/16 in 30.163 mm |
| H | 6.1563 in 156.4 mm |
| L | 3.7813 in 96.0 mm |
| J | 5.1250 in 130.2 mm |
| A | 1.4063 in 35.7 mm |
| A0 | 1.8281 in 46.400 mm |
| A1 | 0.6563 in 16.7 mm |
| A2 | 0.8281 in 21.0 mm |
| N | 0.5156 in 13.1 mm |
| B | 1.6890 in 42.900 mm |
| S | 0.6890 in 17.500 mm |
| F | 0.1811 in 4.600 mm |
NTN UCFLUX-1.3/16轴承（CAD制图）
点击获取3D图
服务器生成3d图中...
下载中 {{percentComplete}}%
1、鼠标左键按住旋转，右键按住移动，滚轮滚动放大缩小
2、在手机浏览器中并不能很好查看，可在电脑端查看。
1877彩票3、如发现图纸有误，欢迎及时告知我们。
NTN UCFLUX-1.3/16轴承（二维剖面图）
NTN UCFLUX-1.3/16轴承（二维前视图）

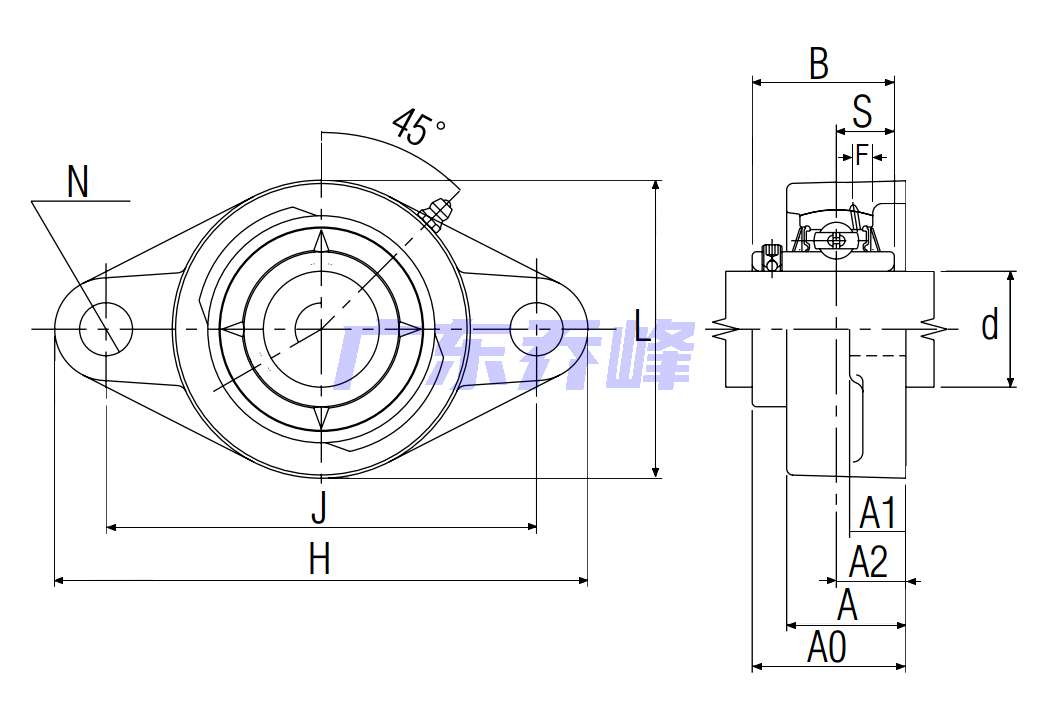

NTN UCFLUX-1.3/16轴承尺寸图
NTN UCFLUX-1.3/16轴承同尺寸型号
| UCFLUX-1.3/16 | 详细尺寸，d：30.163mm，h：156.39999mm，b：35.700mm，j：130.200mm，r：96.000mm |
| 共计找到1条记录 | |
NTN UCFLUX-1.3/16轴承相关配件/适用型号
| A-UCX06-103D1 | 详细尺寸，d：30.163mm，dD：72.000mm，c：20.000mm，b：42.900mm，r：1.000mm |
